Teknik Özellikler
Marka: AURRA
Buton model kodu: LAY2-EA31
Kontak bloğu model kodu: LAY2-BE101
Başlık tipi: Yuvarlak, düz basma yüzeyli
Başlık rengi: Yeşil
Gövde rengi: Siyah
Kontak yapısı: Görünen kontak bloğunda 1 NO — normalde açık kontak
Terminal numaraları: 3–4
Etiket üzerindeki akım değeri: 10(6) A
Etiket üzerindeki gerilim değeri: 400 V~
Etiket üzerindeki standart işareti: EN 60947-5-1
Diğer etiket işaretleri: CE, A600–Q600
Montaj yapısı: Dişli bağlantı bölümü ve tırtıklı sabitleme somunu

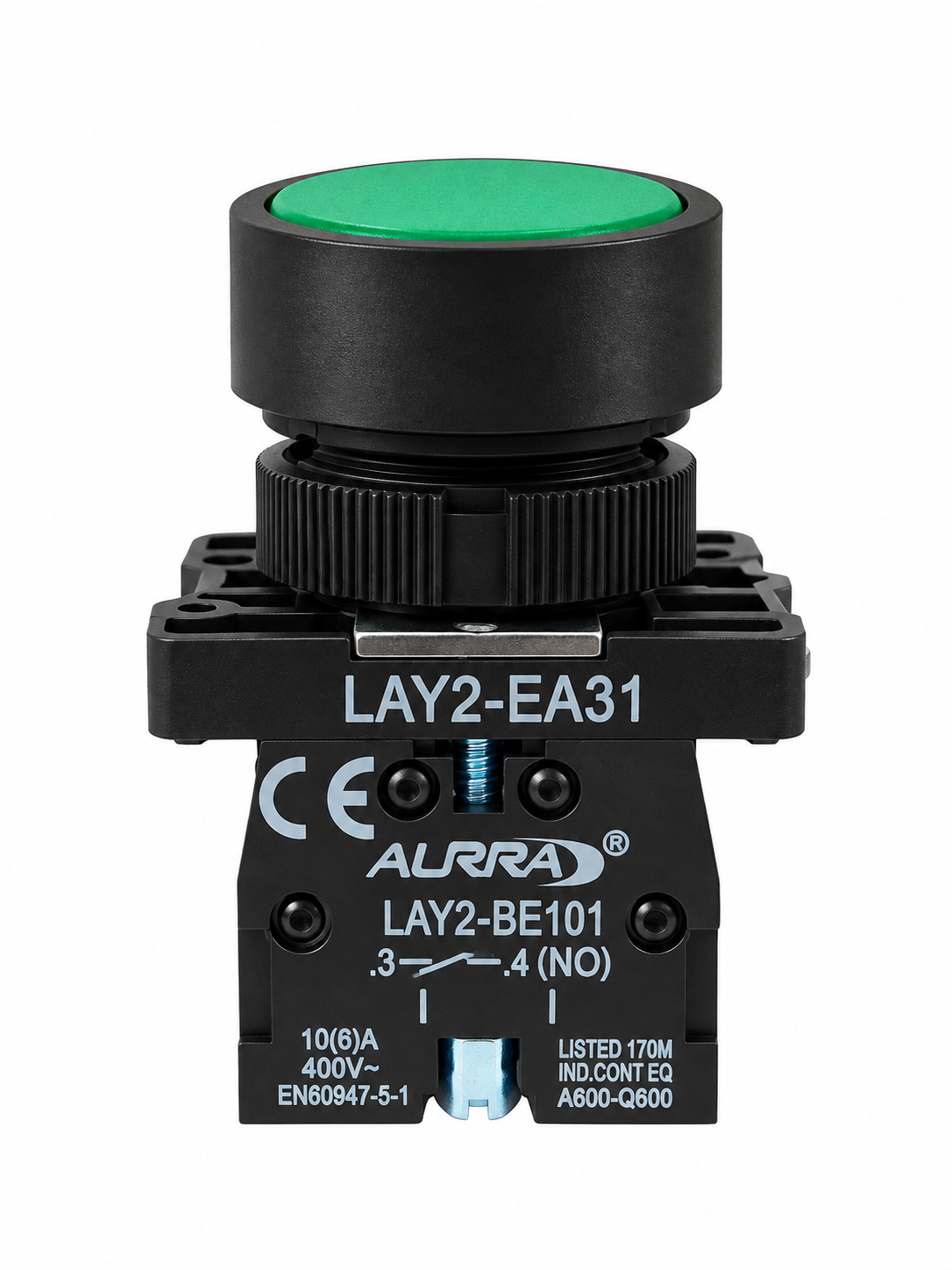

Görselde bulunan bileşenler: Yeşil buton başlığı, montaj bağlantısı ve LAY2-BE101 kontak bloğu
Teknik not: Tam AURRA modeline ait üretici teknik föyü doğrulanamadığından montaj çapı, IP koruma sınıfı, yaylı geri dönüş mekanizması ve mekanik ömür kesin özellik olarak belirtilmemiştir. Etiket işaretleri bağımsız sertifika doğrulaması anlamına gelmez.
Ürün Açıklaması
AURRA LAY2-EA31 yeşil düz başlı start butonu, elektrik panoları ve makine kumanda uygulamalarında başlatma komutu için teknik uygunluğu değerlendirilerek kullanılabilecek bir kontrol bileşenidir. Yuvarlak yeşil basma yüzeyi, siyah gövdesi ve LAY2-BE101 kontak bloğuyla sunulan ürün, 1 NO kontaklı buton arayan kullanıcılar için model ve kontak bilgileri üzerinden incelenebilir.
Yeşil start butonu, pano kumanda butonu veya makine başlatma butonu seçerken ürünün rengi kadar kontak tipi, montaj ölçüleri ve çalışma mekanizması da önemlidir. AURRA LAY2-EA31 model kodu ile LAY2-BE101 kontak bloğu kodunun birlikte kontrol edilmesi, mevcut bir parçanın değiştirilmesi veya yeni bir kumanda paneli için ürün seçilmesi sırasında daha açık bir tanımlama sağlar.
Ürünün görünen kontak bloğu, 1 NO yani normalde açık kontak yapısındadır. Kontak bloğu üzerinde NO ibaresi, kontak şeması ve 3–4 terminal numaraları bulunmaktadır. Normalde açık kontaklı buton ihtiyacında bu bilgiler, mevcut kumanda devresinin gereksinimleriyle karşılaştırılmalıdır.
AURRA yeşil pano butonu, siyah çerçeve içinde bulunan yuvarlak ve düz basma yüzeyine sahiptir. Başlığın altında dişli montaj bölümü ve tırtıklı sabitleme somunu görülmektedir. Elektrik pano butonu değişiminde panel deliğinin ölçüsü, panel kalınlığı ve kontak bloğunun pano içinde kaplayacağı alan birlikte değerlendirilmelidir.
Bu modele ait kesin montaj çapı doğrulanmadığı için ölçü teyidi yapılmadan seçim yapılmamalıdır. Mevcut bir makine kumanda butonunun yerine kullanılacak ürünlerde, dış görünüm benzerliği tek başına yeterli değildir. Montaj bağlantısı, terminal düzeni ve çalışma şekli de kontrol edilmelidir.
LAY2-BE101 kontak bloğunda 10(6) A ve 400 V~ etiket değerleri yer almaktadır. Ayrıca EN 60947-5-1, CE ve A600–Q600 işaretleri bulunmaktadır. Bu bilgiler ürün üzerindeki etiket değerlerinin aktarımıdır; motor veya diğer elektriksel yüklerin doğrudan buton üzerinden çalıştırılabileceği anlamına gelmez. Bağlı yükün özellikleri ve kumanda devresinin gereksinimleri ayrıca değerlendirilmelidir.
AURRA LAY2-EA31 modelinin yaylı geri dönüş veya anlık çalışma mekanizması kesin olarak doğrulanmamıştır. Butonun basıldıktan sonra kendiliğinden geri dönüp dönmediği ve kontak davranışı montaj öncesinde kontrol edilmelidir. Farklı marka veya serilerdeki benzer ürünlerin teknik özellikleri bu modele doğrudan aktarılmamalıdır.
AURRA LAY2-EA31 start butonu, normalde açık kontak gerektiren pano kontrol noktalarında değerlendirilmek üzere araştırılabilir. Yeni bir pano kurulumu veya mevcut butonun değişimi sırasında elektriksel ve mekanik uyumluluk birlikte kontrol edilmelidir. Ürün eşleştirmesinde LAY2-EA31 buton ve LAY2-BE101 kontak bloğu bilgileri birlikte esas alınmalıdır.
Kullanım Alanları
Aşağıdaki uygulamalar, ürünün elektriksel ve mekanik özelliklerinin ilgili sisteme uygun olması koşuluyla değerlendirilmelidir.
Elektrik kumanda panolarındaki başlatma komut noktaları.
Makine operatör kontrol panelleri.
Kontaktör ve röle üzerinden çalışan kumanda devreleri.
Üretim hattı ve konveyör başlatma kontrolleri.
Otomasyon sistemlerinde normalde açık kontak gerektiren komut noktaları.
Mevcut yeşil pano butonlarının bakım ve değişim işlemleri.
Avantajlar
Yeşil basma yüzeyi, siyah çerçeveyle belirgin bir görsel kontrast oluşturur.
Yuvarlak, düz başlık, mantar başlı olmayan bir pano butonu seçeneği sunar.
Görünen 1 NO kontak bloğu, normalde açık kontak gerektiren devrelerle karşılaştırılabilir.
Dişli montaj bölümü ve sabitleme somunu, panel montajına yönelik bir yapı sunar.
Buton ve kontak bloğunun ayrı model kodları, parça tanımlamayı kolaylaştırır.
3–4 terminal numaraları ve kontak şeması, bağlantı noktalarının tanımlanmasına yardımcı olur.
