Teknik Özellikler
Marka: AURRA
Buton model kodu: LAY2-EA42
Kontak bloğu model kodu: LAY2-BE102
Başlık tipi: Yuvarlak, düz basma yüzeyli
Başlık rengi: Kırmızı
Gövde rengi: Siyah
Kontak yapısı: Görünen kontak bloğunda 1 NC — normalde kapalı kontak
Terminal numaraları: 1–2
Etiket üzerindeki akım değeri: 10(6) A
Etiket üzerindeki gerilim değeri: 400 V~
Etiket üzerindeki standart işareti: EN 60947-5-1
Diğer etiket işaretleri: CE, A600–Q600
Montaj yapısı: Dişli bağlantı bölümü ve tırtıklı sabitleme somunu

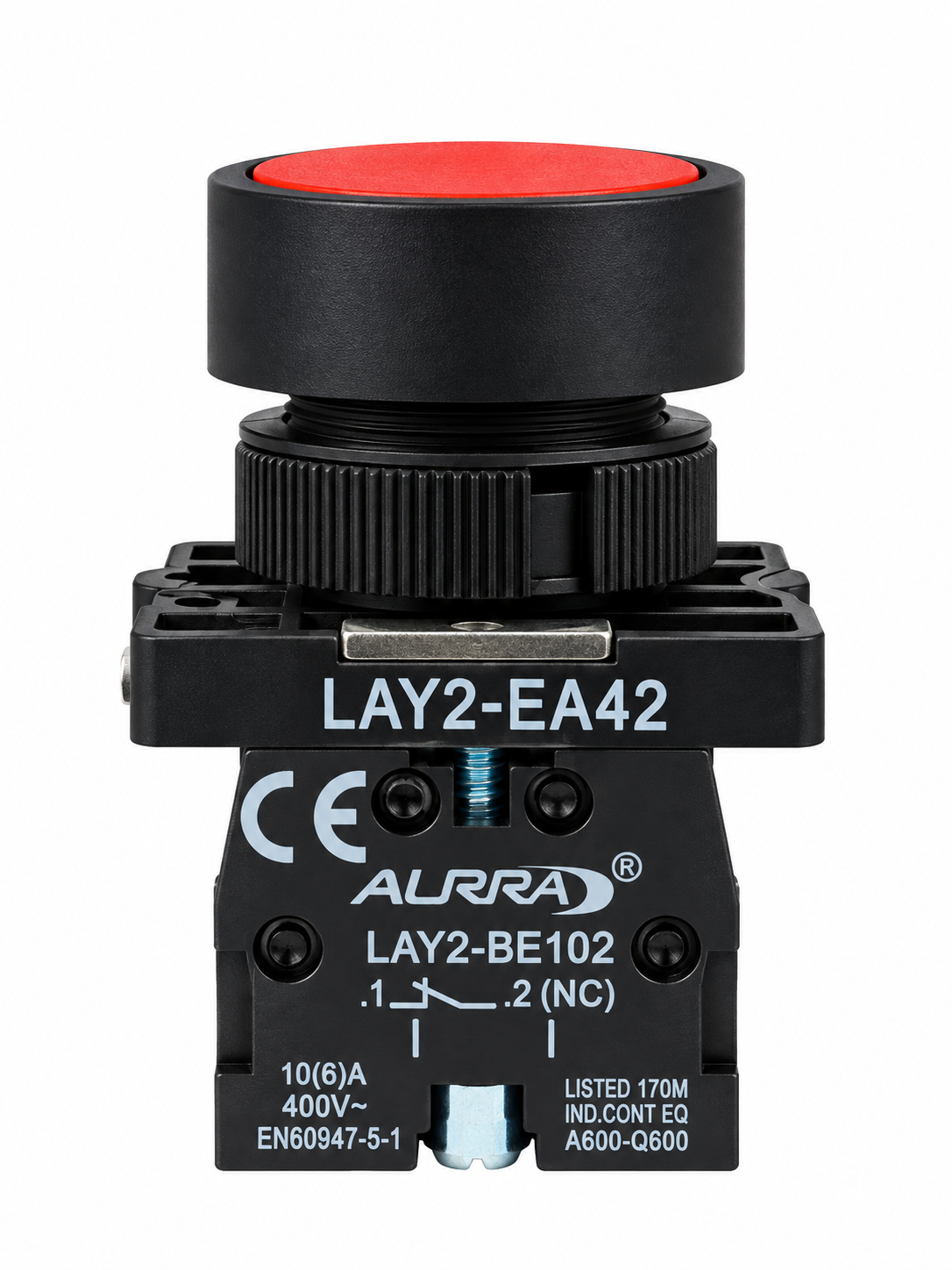

Görselde bulunan bileşenler: Kırmızı buton başlığı, montaj bağlantısı ve LAY2-BE102 kontak bloğu.
Ürün Açıklaması
AURRA LAY2-EA42 kırmızı düz başlı stop butonu, elektrik panoları ve makine kumanda uygulamalarında teknik uygunluğu kontrol edilerek değerlendirilebilecek bir kontrol bileşenidir. Yuvarlak kırmızı basma yüzeyi, siyah gövdesi ve LAY2-BE102 kontak bloğuyla sunulan ürün, normalde kapalı kontaklı pano butonu arayan kullanıcılar için model bilgileri üzerinden incelenebilir. Görseldeki ürün mantar başlıklı değil, siyah çerçeve içinde düz kırmızı basma yüzeyine sahip bir butondur.
LAY2-EA42 model kodu, Türkiye’deki bir ürün kaynağında da “stop buton” olarak listelenmektedir. AURRA LAY2-EA42 buton seçimi yapılırken marka, kontak bloğu kodu ve montaj yapısının birlikte kontrol edilmesi gerekir. Aynı veya benzer model kodlarıyla satılan farklı markaların teknik özellikleri doğrudan birbirine aktarılmamalıdır.
Ürünün arka bölümünde LAY2-BE102 model kontak bloğu bulunur. Blok üzerinde NC ibaresi, kontak şeması ve 1–2 terminal numaraları yer almaktadır. NC, normalde kapalı kontak yapısını ifade eder. Bu nedenle ürün, 1 NC kontaklı buton veya NC kontaklı stop butonu ihtiyacında mevcut kumanda devresinin gereksinimleriyle karşılaştırılabilir.
Kırmızı pano butonu seçerken yalnızca başlığın rengi değil, kontak tipi ve butonun çalışma şekli de dikkate alınmalıdır. Benzer EA42 kodlu farklı marka ürünlerde yaylı geri dönüş ve anlık çalışma özellikleri belirtilmektedir. Ancak bu bilgiler, görseldeki AURRA LAY2-EA42 modelinin aynı mekanizmaya sahip olduğunu kesin olarak doğrulamaz; çalışma şekli montaj öncesinde kontrol edilmelidir.
AURRA LAY2-EA42 üzerinde dişli montaj bölümü ve tırtıklı sabitleme somunu bulunmaktadır. Elektrik pano butonu değişiminde veya yeni bir kumanda paneli hazırlanırken panel deliği çapı, panel kalınlığı ve kontak bloğunun pano içinde kaplayacağı alan kontrol edilmelidir. Görselden kesin ölçü belirlenemediği için ürün açıklamasında montaj çapı verilmemiştir.
Kontak bloğunda 10(6) A ve 400 V~ etiket değerleri yer almaktadır. Ayrıca EN 60947-5-1 ve A600–Q600 işaretleri görülmektedir. Bu değerler ürünün etiket bilgileridir; her yükün doğrudan buton üzerinden kontrol edilebileceği veya ürünün her kumanda devresine uygun olduğu anlamına gelmez. Kullanım öncesinde elektriksel uygunluk ayrıca değerlendirilmelidir.
AURRA stop butonu, pano kumanda butonu ve makine kontrol butonu araştırmalarında LAY2-EA42 ile LAY2-BE102 kodlarının birlikte kullanılması, ürünün daha açık biçimde tanımlanmasını sağlar. Mevcut bir butonun yerine kullanılacaksa dış görünümün yanı sıra montaj ölçüleri, terminal bağlantıları, kontak yapısı ve çalışma mekanizması da karşılaştırılmalıdır.
Bu ürün, doğrulanmış bir kilitli acil durdurma butonu olarak tanımlanmamalıdır. Kırmızı başlık ve NC kontak yapısı tek başına acil durdurma işlevine uygunluğu kanıtlamaz. Acil durdurma uygulaması düşünülüyorsa gerekli güvenlik özellikleri ayrıca doğrulanmalıdır.
Kullanım Alanları
Aşağıdaki uygulamalar, ürünün elektriksel ve mekanik özelliklerinin ilgili sisteme uygun olması koşuluyla değerlendirilmelidir.
Elektrik kumanda panolarındaki stop komut noktaları.
Makine operatör kontrol panelleri.
Kontaktör ve röle kumanda devreleri.
Üretim hattı ve konveyör kontrol panelleri.
Otomasyon sistemlerinde normalde kapalı kontak gerektiren kumanda noktaları.
Mevcut pano butonlarının bakım ve değişim işlemleri.
Benzer NC kontaklı düz başlı butonlar, kontaktör ve röle gibi kontrol elemanlarının kumanda devrelerinde kullanılmak üzere listelenmektedir; AURRA modelinin uygulamaya uygunluğu ayrıca kontrol edilmelidir.
Avantajlar
Kırmızı basma yüzeyi, siyah çerçeveyle görsel kontrast oluşturur.
Düz ve yuvarlak başlık, mantar başlı olmayan bir pano butonu seçeneği sunar.
Görünen 1 NC kontak bloğu, normalde kapalı kontak gerektiren sistemlerle karşılaştırılabilir.
Dişli montaj bölümü ve sabitleme somunu, panel montajına yönelik bir yapı sunar.
Buton ve kontak bloğu üzerindeki ayrı model kodları, parça tanımlamayı kolaylaştırır.
Terminal numaraları ve kontak şeması, bağlantı noktalarının tanımlanmasına yardımcı olur.
