Teknik özellikler
Marka: AURRA
Buton model kodu: LAY2-EC42
Kontak bloğu model kodu: LAY2-BE102
Başlık tipi: Mantar başlı
Başlık rengi: Kırmızı
Gövde rengi: Siyah
Görünen kontak yapısı: 1 NC — normalde kapalı kontak
Terminal numaraları: 1–2
Etiket üzerindeki akım değeri: 10(6) A
Etiket üzerindeki gerilim değeri: 400 V~
Etiket üzerindeki standart işareti: EN 60947-5-1
Diğer etiket işaretleri: CE, A600–Q600
Montaj yapısı: Dişli bağlantı bölümü ve sabitleme somunu
Görselde bulunan bileşenler: Buton başlığı, montaj bağlantısı ve kontak bloğu
Ürün Açıklaması
AURRA LAY2-EC42 kırmızı mantar başlı stop butonu, elektrik panoları ve makine kumanda uygulamalarında teknik uygunluğu kontrol edilerek değerlendirilebilecek bir kontrol bileşenidir. Kırmızı mantar başlığı, siyah gövdesi ve LAY2-BE102 kontak bloğuyla sunulan ürün, NC kontaklı buton ihtiyacında model bilgileri üzerinden incelenebilir.
Pano kumanda butonu seçerken başlık tasarımı, kontak tipi, montaj yapısı ve çalışma mekanizması birlikte değerlendirilmelidir. AURRA LAY2-EC42 buton üzerinde yer alan model kodları, mevcut bir ürünün değiştirilmesi veya yeni bir kumanda paneli için parça seçilmesi sırasında karşılaştırma yapılmasına yardımcı olur. Benzer görünümlü butonlar farklı çalışma özelliklerine sahip olabileceğinden, seçim yalnızca renk ve dış görünüm üzerinden yapılmamalıdır.

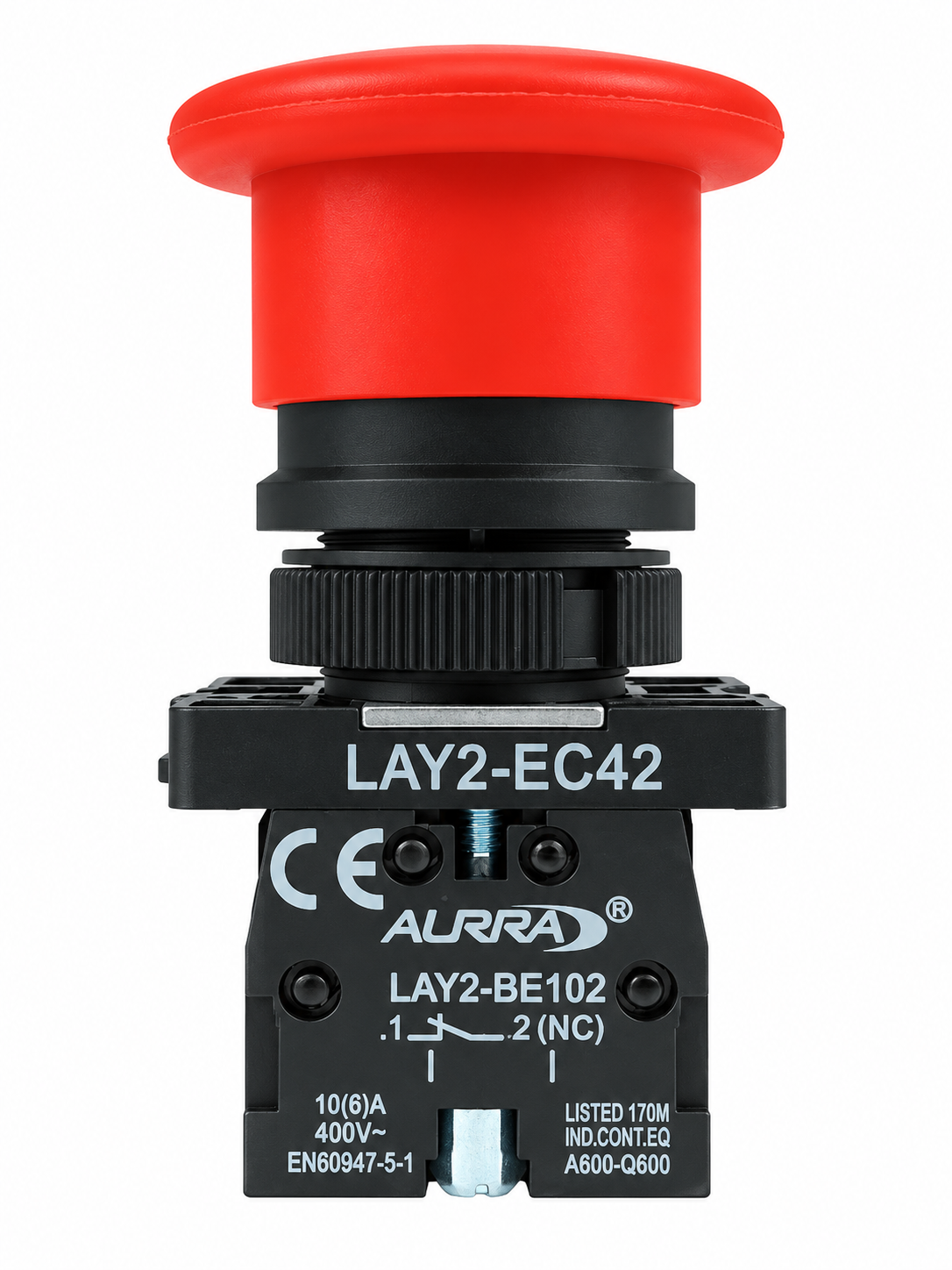

AURRA kırmızı mantar buton, geniş ve yuvarlak başlığıyla belirgin bir görünüm sunar. Mantar başlığın altında siyah montaj gövdesi, dişli bağlantı bölümü ve sabitleme somunu bulunur. Ürünün arka bölümünde ise LAY2-BE102 kontak bloğu yer alır. Mantar başlı pano butonu arayan kullanıcılar için bu bileşenlerin mevcut panel ve kumanda sistemiyle uyumu önemlidir.
Montaj öncesinde panel deliği çapı, panel kalınlığı ve pano içinde kontak bloğu için gereken alan kontrol edilmelidir. Bu modele ait kesin montaj çapı doğrulanmadığı için ürün seçiminde ölçü teyidi yapılmalıdır. Mevcut elektrik pano butonu değiştirilecekse montaj bağlantısının yanı sıra kontak yapısının da karşılaştırılması gerekir.
Ürünün LAY2-BE102 kontak bloğunda NC ibaresi, kontak şeması ve 1–2 terminal numaraları bulunmaktadır. Görünen blok, 1 NC yani normalde kapalı kontak yapısına sahiptir. Normalde kapalı kontaklı buton veya NC kontaklı stop butonu seçerken sistemin kontak gereksinimi ile ürünün özellikleri birlikte değerlendirilmelidir.
Kontak tipinin yanında butonun basıldıktan sonraki davranışı da kontrol edilmelidir. Kendiliğinden geri dönüş, mekanik kilitleme ve reset şekli gibi özellikler, ürünün hangi uygulamada kullanılabileceğini belirlemek açısından önemlidir. AURRA LAY2-EC42 buton ve LAY2-BE102 kontak bloğu kodlarının birlikte kontrol edilmesi, parça eşleştirmesinde açık bir tanımlama sağlar.
Kontak bloğu üzerinde 10(6) A ve 400 V~ etiket değerleri yer almaktadır. Ayrıca EN 60947-5-1, A600–Q600 ve CE işaretleri bulunmaktadır. Bu bilgiler ürün etiketindeki değerlerin aktarımıdır; her elektriksel yükün doğrudan bu buton üzerinden kontrol edilebileceği anlamına gelmez.
Makine stop butonu veya pano kontrol butonu seçerken bağlı yükün özellikleri, kumanda devresinin yapısı ve kullanım koşulları dikkate alınmalıdır. Yeni bir pano kurulumu veya mevcut butonun değişimi sırasında elektriksel ve mekanik uyumluluk birlikte kontrol edilmelidir.
AURRA LAY2-EC42 modelinin kilitleme ve reset mekanizması henüz doğrulanmamıştır. Bu nedenle ürün kesin olarak kilitli, çevirmeli veya çekmeli acil stop butonu şeklinde tanımlanmamalıdır. Acil durdurma uygulamasında kullanılacaksa gerekli güvenlik özellikleri ve uygulamaya uygunluğu ayrıca doğrulanmalıdır.
Kullanım alanları
Aşağıdaki kullanım alanları, ürünün teknik özellikleri ve çalışma mekanizmasının ilgili sisteme uygun olması koşuluyla değerlendirilmelidir.
Elektrik kumanda panolarındaki stop komut noktaları.
Makine operatör kontrol panelleri.
Röle veya kontaktör tabanlı kumanda devreleri.
Üretim hattı ve konveyör kumanda panelleri.
Otomasyon projelerinde buton seçimi.
Mevcut pano butonlarının bakım ve değişim işlemleri.
Avantajlar
Kırmızı mantar başlık, geniş ve belirgin bir basma yüzeyi sunar.
Görünen 1 NC kontak bloğu, normalde kapalı kontak gerektiren uygulamalar için değerlendirilebilir.
Dişli bağlantı bölümü ve sabitleme somunu, panel montajına yönelik bir yapı sunar.
Buton ve kontak bloğunun ayrı model kodları, ürün tanımlama ve parça karşılaştırmasını kolaylaştırır.
Kontak bloğundaki terminal işaretleri ve etiket bilgileri, teknik inceleme sırasında referans sağlar.
