Teknik Özellikler
Marka: Legrand
Seri: XC³ (XC3)
Ürün Kodu: 403190
Ürün Tipi: Kaçak Akım Koruma Anahtarı
Kaçak Akım Tipi: AC Tip
Kutup Sayısı: 4 Kutup
Anma Akımı (In): 25A
Kaçak Akım Hassasiyeti (IΔn): 30mA
Montaj Tipi: DIN Ray Montaj
Standart: IEC 61008-1
Koruma Sınıfı / Kullanım Amacı: 30mA kaçak akıma karşı insan hayatının korunmasına yardımcı olur
Test Fonksiyonu: Test butonlu
Kullanım Tipi: Üç fazlı elektrik tesisatları ve dağıtım panoları
Ürün Açıklaması

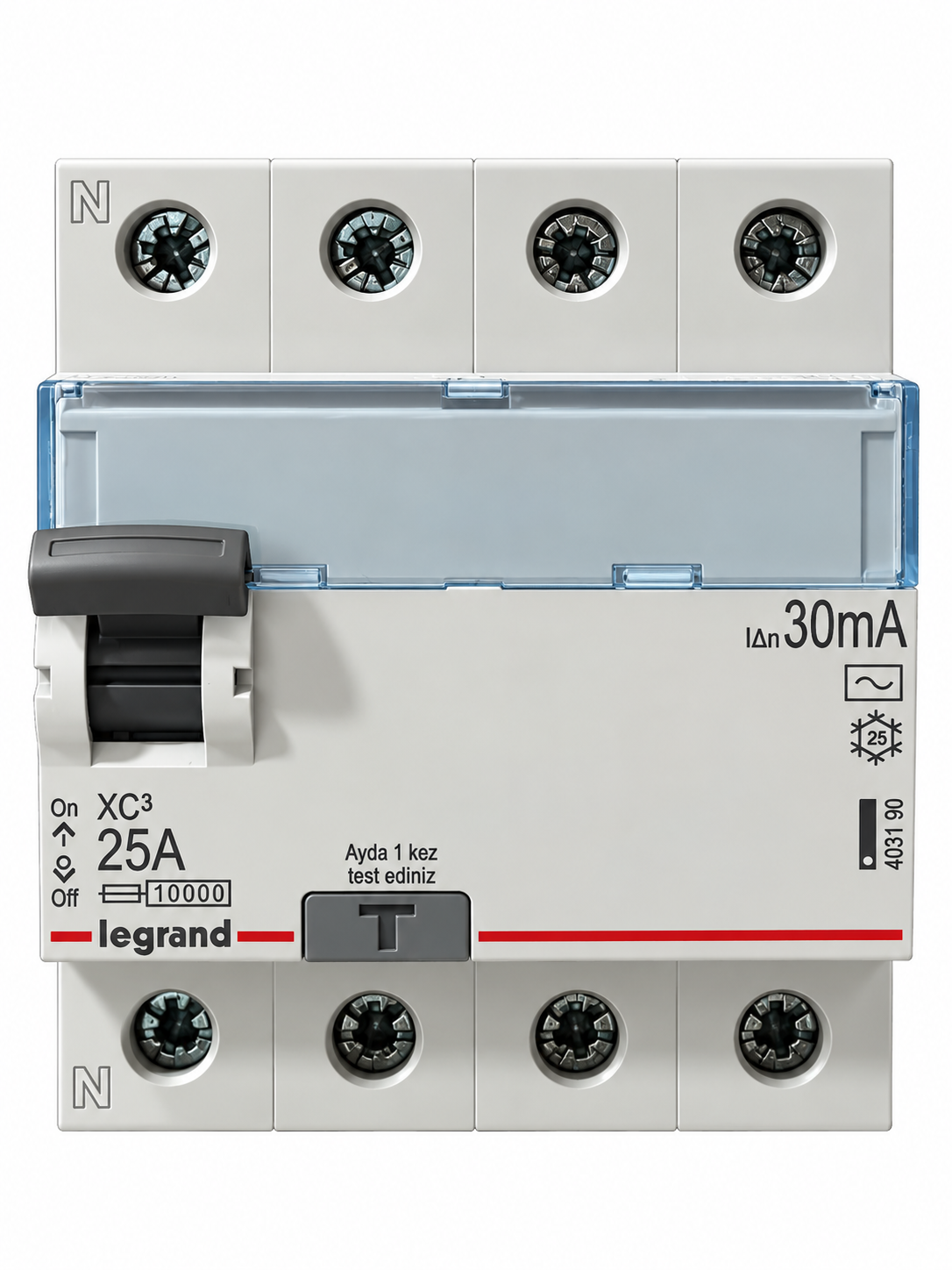

Legrand 403190 XC3 4x25A 30mA AC Tip Kaçak Akım Koruma Anahtarı, elektrik tesisatlarında meydana gelebilecek kaçak akımların algılanması ve elektrik çarpması riskine karşı koruma sağlanmasına yardımcı olmak amacıyla geliştirilmiş 4 kutuplu bir kaçak akım koruma cihazıdır.
Legrand XC³ serisine ait olan 403190, 25A anma akımına ve 30mA kaçak akım hassasiyetine sahiptir. AC tip yapısı sayesinde sinüzoidal alternatif kaçak akımların algılanmasına yönelik olarak kullanılır.
Ürünün 4 kutuplu yapısı, üç faz ve nötr kullanılan uygun elektrik tesisatlarında kaçak akım korumasının gerçekleştirilmesini sağlar. Bu özelliği sayesinde konutların yanı sıra iş yerleri, mağazalar, ofisler, ticari yapılar ve uygun elektrik dağıtım panolarında kullanılabilir.
30mA kaçak akım hassasiyeti, elektrik tesisatında oluşabilecek kaçak akımlara karşı insan hayatının korunmasına yardımcı olmak amacıyla kullanılan hassasiyet seviyesidir. Legrand da XC³ serisindeki 30mA kaçak akım koruma anahtarlarını insan hayatının korunmasına yönelik ürünler olarak tanımlamaktadır.
Legrand 403190, IEC 61008-1 standardına uygun XC³ serisi bir kaçak akım koruma anahtarıdır. DIN ray montaj yapısı sayesinde elektrik panolarına kolay şekilde monte edilebilir. Cihaz üzerinde bulunan test butonu, kaçak akım koruma fonksiyonunun periyodik olarak kontrol edilmesine imkân verir.
Legrand XC³ serisi, konut ve ticari bina elektrik tesisatlarında kullanılmak üzere geliştirilmiştir. Serinin tasarımında montaj kolaylığı ve elektrik panolarında güvenli kullanım ön planda tutulmuştur.
Legrand 403190 25A 30mA kaçak akım koruma anahtarı, özellikle 4 kutuplu kaçak akım koruması gereken üç fazlı elektrik tesisatlarında tercih edilebilecek bir üründür.
Önemli: Kaçak akım koruma anahtarı, aşırı akım ve kısa devre koruması sağlayan otomatik sigortanın yerine geçmez. Elektrik tesisatının özelliklerine göre uygun otomatik sigorta ve diğer koruma ekipmanlarıyla birlikte kullanılmalıdır.
Kullanım Alanları
Legrand 403190 XC3 kaçak akım koruma anahtarı; konut elektrik panolarında, apartman ve bina elektrik tesisatlarında, mağazalarda, ofislerde, iş yerlerinde, ticari yapılarda, atölyelerde, üç fazlı elektrik tesisatlarında ve elektrik dağıtım panolarında kullanılabilir.
Özellikle 4 kutuplu 25A 30mA kaçak akım koruması gereken uygun üç fazlı sistemlerde kullanılmak üzere tasarlanmıştır.
Ürün Avantajları
30mA Hassasiyet: Kaçak akım kaynaklı elektrik çarpması riskine karşı insan hayatının korunmasına yardımcı olur.
4 Kutuplu Yapı: Üç faz ve nötr kullanılan uygun elektrik tesisatlarında kullanılabilir.
AC Tip: Sinüzoidal alternatif kaçak akımların algılanmasına yönelik tasarlanmıştır.
25A Anma Akımı: 25 amper anma akımına sahip elektrik devreleri için uygun ürün seçeneğidir.
DIN Ray Montaj: Standart elektrik dağıtım panolarına pratik şekilde monte edilebilir.
Test Butonu: Cihazın kaçak akım koruma fonksiyonunun düzenli olarak kontrol edilmesini sağlar.
IEC 61008-1: İlgili kaçak akım koruma anahtarı standardına uygundur.
Legrand XC³ Serisi: Konut ve ticari bina uygulamalarına yönelik Legrand koruma ürünleri ailesinde yer alır.
