Teknik Özellikler
Marka: Legrand
Seri: XC³ (XC3)
Ürün Kodu: 403191
Ürün Tipi: Kaçak Akım Koruma Anahtarı (RCCB)
Kutup Sayısı: 4 Kutup (4P)
Anma Akımı (In): 40A
Kaçak Akım Hassasiyeti (IΔn): 30mA
Kaçak Akım Tipi: AC Tip
Montaj Tipi: DIN Ray
Standart: IEC 61008-1
Test Fonksiyonu: Test butonlu
Kullanım: Üç fazlı elektrik tesisatları ve dağıtım panoları
Koruma Amacı: 30mA kaçak akıma karşı insan hayatının korunmasına yardımcı olur
Ürün Ailesi: Legrand XC³
Ürün Açıklaması

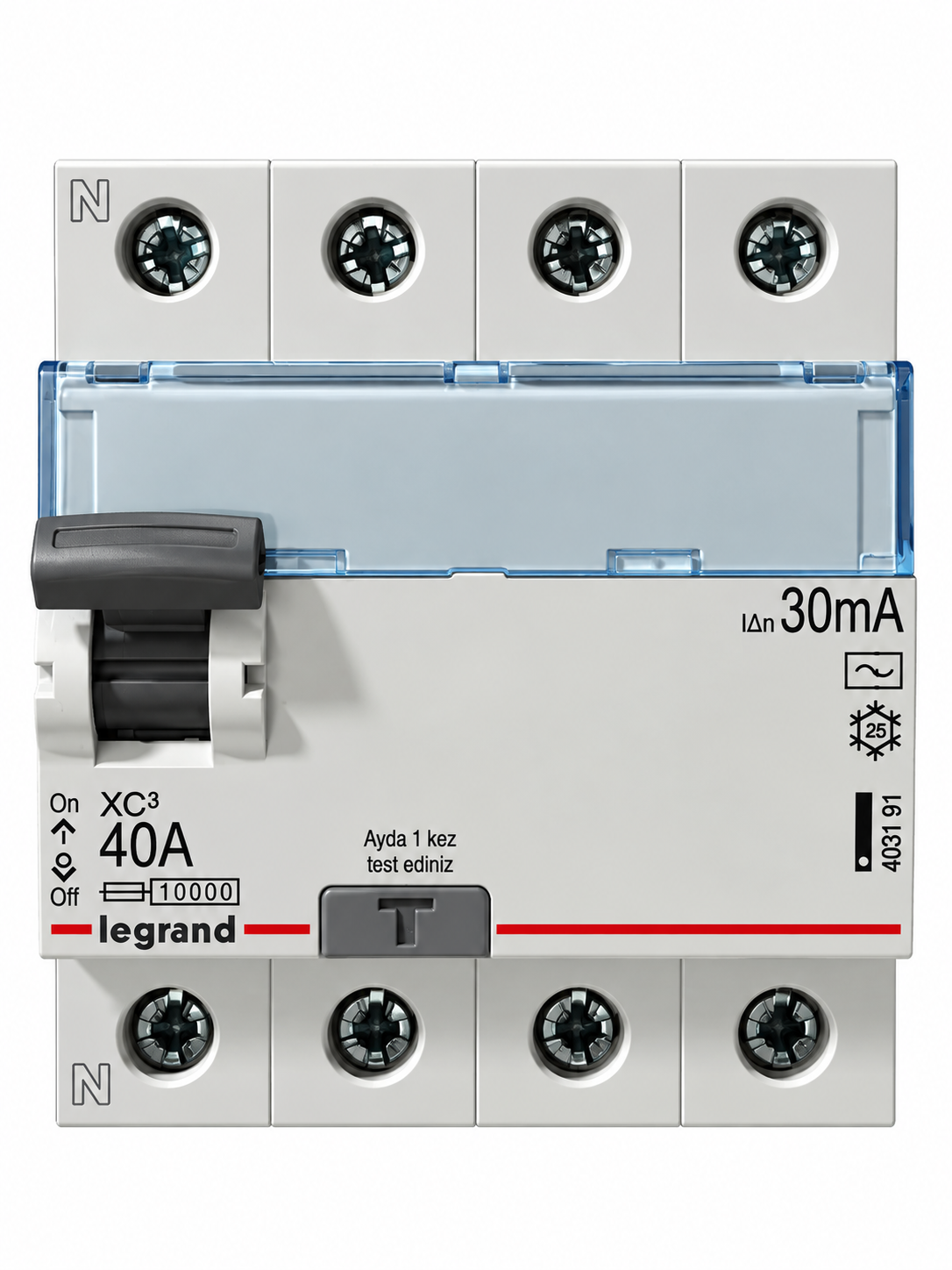

Legrand 403191 XC3 4x40A 30mA AC Tip Kaçak Akım Koruma Anahtarı, elektrik tesisatlarında meydana gelebilecek kaçak akımların algılanması ve elektrik çarpması riskine karşı koruma sağlanmasına yardımcı olmak amacıyla geliştirilmiş 4 kutuplu bir kaçak akım koruma cihazıdır.
Legrand XC³ serisine ait 403191, 40A anma akımı ve 30mA kaçak akım hassasiyetine sahiptir. AC tip yapısı sayesinde sinüzoidal alternatif kaçak akımların algılanmasına yönelik olarak tasarlanmıştır.
Ürünün 4 kutuplu (4P) yapısı, üç faz ve nötr kullanılan uygun elektrik tesisatlarında kaçak akım korumasının sağlanmasına olanak verir. Bu nedenle konutlardan ticari yapılara, mağazalardan ofislere ve uygun üç fazlı dağıtım panolarına kadar geniş bir kullanım alanına sahiptir.
30mA hassasiyet, elektrik tesisatlarında kaçak akıma bağlı elektrik çarpması riskine karşı insan hayatının korunmasına yardımcı olmak amacıyla kullanılan koruma seviyesidir. Legrand da XC³ serisindeki 30mA kaçak akım koruma anahtarlarını insan hayatının korunmasına yönelik ürünler olarak tanımlamaktadır.
Legrand 403191, IEC 61008-1 standardına uygun bir RCCB kaçak akım koruma anahtarıdır. DIN ray montaj yapısı sayesinde uygun elektrik dağıtım panolarına monte edilebilir. Cihaz üzerindeki test butonu, kaçak akım koruma fonksiyonunun periyodik olarak kontrol edilmesine olanak sağlar.
Legrand 403191 40A 30mA kaçak akım koruma anahtarı, özellikle üç fazlı ve nötrlü sistemlerde 4 kutuplu kaçak akım korumasına ihtiyaç duyulan uygulamalar için geliştirilmiştir. Legrand XC³ ürün ailesinin bir parçası olması sayesinde konut ve ticari bina elektrik tesisatlarında kullanılabilir.
Önemli: Bu ürün bir RCCB kaçak akım koruma anahtarıdır. Aşırı yük ve kısa devre koruması sağlayan otomatik sigortanın yerine geçmez. Elektrik tesisatının özelliklerine uygun aşırı akım koruma cihazlarıyla birlikte kullanılmalıdır.
Kullanım Alanları
Legrand 403191; üç fazlı elektrik tesisatlarında, konut elektrik panolarında, apartman ve bina elektrik sistemlerinde, mağazalarda, ofislerde, iş yerlerinde, ticari yapılarda, atölyelerde ve uygun elektrik dağıtım panolarında kullanılabilir.
Özellikle 40A anma akımı ve 30mA kaçak akım hassasiyeti gerektiren üç faz + nötr uygulamalarında tercih edilebilir.
Avantajları
30mA Hassasiyet: Kaçak akım kaynaklı elektrik çarpması riskine karşı insan hayatının korunmasına yardımcı olur.
4 Kutuplu Yapı: Üç faz ve nötr bulunan uygun elektrik tesisatlarında kullanılabilir.
40A Anma Akımı: 40 amper anma akımına sahip uygulamalar için tasarlanmıştır.
AC Tip: Sinüzoidal alternatif kaçak akımları algılamak üzere tasarlanmıştır.
DIN Ray Montaj: Elektrik dağıtım panolarına pratik montaj imkânı sunar.
Test Butonu: Koruma fonksiyonunun periyodik olarak kontrol edilmesine olanak sağlar.
IEC 61008-1 Standardı: Kaçak akım koruma anahtarları için ilgili ürün standardına uygundur.
Legrand XC³ Serisi: Legrand'ın konut ve ticari bina uygulamalarına yönelik kaçak akım koruma ürün ailesinde yer alır.
