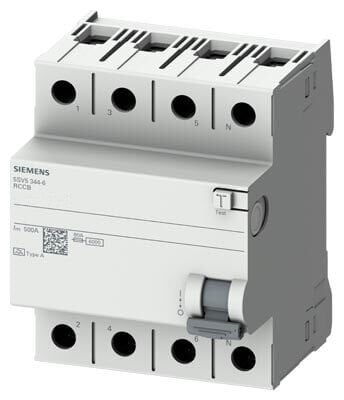

Röle Kaçak Akım Siemens Trifaze 4X80 300MA 5SV3647-6

Teknik Özellikler

Ürün Kodu: 5SV3647-6

Kutup Sayısı: 4 Kutuplu (3 faz ve 1 nötr). Üç fazlı sistemler için özel olarak tasarlanmıştır.

Anma Akımı (In): 80 Amper (A). Bu, rölenin güvenle üzerinden geçirebileceği maksimum sürekli akım değeridir.

Anma Kaçak Akım Hassasiyeti (IΔn): 300 miliamper (mA). Bu seviye, insan hayatını korumaktan ziyade, elektrik yangınlarını önleme amaçlı kullanılır. 30 mA hassasiyetli röleler insan güvenliği için tercih edilirken, 300 mA'lik bu röleler tesisattaki kaçak akımdan kaynaklanabilecek yangın riskini önlemek için tasarlanmıştır.

Anma Gerilimi (Un): 400 Volt (V) AC. Üç fazlı sistemler için standart gerilimdir.

Tip A: Standart alternatif akım (AC) kaçaklarının yanı sıra, darbe şeklindeki doğru akım (DC) kaçaklarını da algılayabilir.

Kısa Devre Akım Kapasitesi (Icu): 10 kiloamper (kA). Rölenin kısa devre durumunda zarar görmeden dayanabileceği akım değerini gösterir.

Montaj Tipi: Standart DIN rayına kolayca monte edilebilir.

Ne İşe Yarar ve Nerede Kullanılır?

Bu röle, özellikle endüstriyel tesisler, atölyeler ve büyük ticari binalar gibi yüksek akım çeken üç fazlı sistemlerin ana giriş panolarında kullanılır. Elektrik tesisatındaki yalıtım hataları, kablo aşınması veya cihaz arızaları gibi durumlarda oluşan kaçak akımları algılar ve devreyi otomatik olarak keserek olası bir elektrik yangını riskini en aza indirir.

80 Amperlik yüksek akım kapasitesi, büyük makinelerin, motorların veya birden fazla devrenin beslendiği ana hatların korunması için idealdir. Bu röleler genellikle, alt devrelerde kullanılan 30 mA'lik kaçak akım röleleri ile birlikte, kademeli bir koruma sistemi oluşturmak için kullanılır.

Siemens 5SV3647-6 kodlu ürün, üç fazlı (trifaze) elektrik sistemleri için tasarlanmış, 80 Amper akım kapasiteli ve 300 mA hassasiyete sahip bir kaçak akım koruma rölesidir.
