Teknik Özellikler
Marka: Schneider Electric
Ürün Serisi: EasyPact EZC250
Ürün Modeli: EZC250H
Ürün Kodu: EZC250H3125
Ürün Tipi: Kompakt Şalter / Kompakt Devre Kesici
Uluslararası Tanım: MCCB – Molded Case Circuit Breaker
Kullanım Alanı: Enerji dağıtımı ve elektrik pano koruması
Kutup Sayısı: 3 Kutuplu
Korunan Kutup Sayısı: 3 Kutuplu (3T)
Faz Tipi: Trifaze / 3 Faz
Anma Akımı: 125 A
Çerçeve Akımı: 250 A
Açtırma Ünitesi: Termik-Manyetik (TMD)
Aşırı Yük Koruması: Termik koruma
Kısa Devre Koruması: Manyetik koruma
Anma Çalışma Gerilimi: 550 V AC
DC Çalışma Gerilimi: 250 V DC
Anma Yalıtım Gerilimi: 690 V AC
Darbe Dayanım Gerilimi: 6 kV
Şebeke Frekansı: 50/60 Hz
Kesme Kapasitesi Kodu: H
Kesme Kapasitesi – 400/415 V AC: 36 kA Icu
Servis Kesme Kapasitesi – 400/415 V AC: 18 kA Ics
Kesme Kapasitesi – 440 V AC: 25 kA Icu
Kesme Kapasitesi – 550 V AC: 10 kA Icu
Kesme Kapasitesi – 230/240 V AC: 85 kA Icu
Servis Kesme Kapasitesi – 230/240 V AC: 42,5 kA Ics
Kesme Kapasitesi – 250 V DC: 30 kA Icu
Servis Kesme Kapasitesi – 250 V DC: 15 kA Ics
Ayırma Özelliği: IEC 60947-2 standardına göre ayırma için uygundur
Kumanda Tipi: Manuel kol kumandalı
Açma Testi: Push to Trip test butonu
Montaj Tipi: Sabit montajlı kompakt şalter
Bağlantı Tipi: Vidalı terminal bağlantısı
Kablo Tipi: 75 °C bakır iletken ile kullanım
Terminal Sıkma Torku: 8 – 13 Nm
Kutup Başına Terminal Sayısı: Üst ve alt bağlantıda 1’er adet
Koruma Sınıfı: IP20
Çalışma Sıcaklığı: -25 °C ile +70 °C
Referans Ortam Sıcaklığı: 40 °C
50 °C Kullanım Durumu: Akım düşürme gerektirmeden kullanım için uygundur
Mekanik Ömür: Yaklaşık 13.000 anahtarlama
Elektriksel Ömür: Yaklaşık 4.000 anahtarlama
Boyutlar: 165 x 105 x 60 mm
Yaklaşık Ağırlık: 1,3 kg
Uygulanan Standart: IEC 60947-2
Ek Standartlar: JIS C8201-2-1, NEMA AB1
Ürün Açıklaması

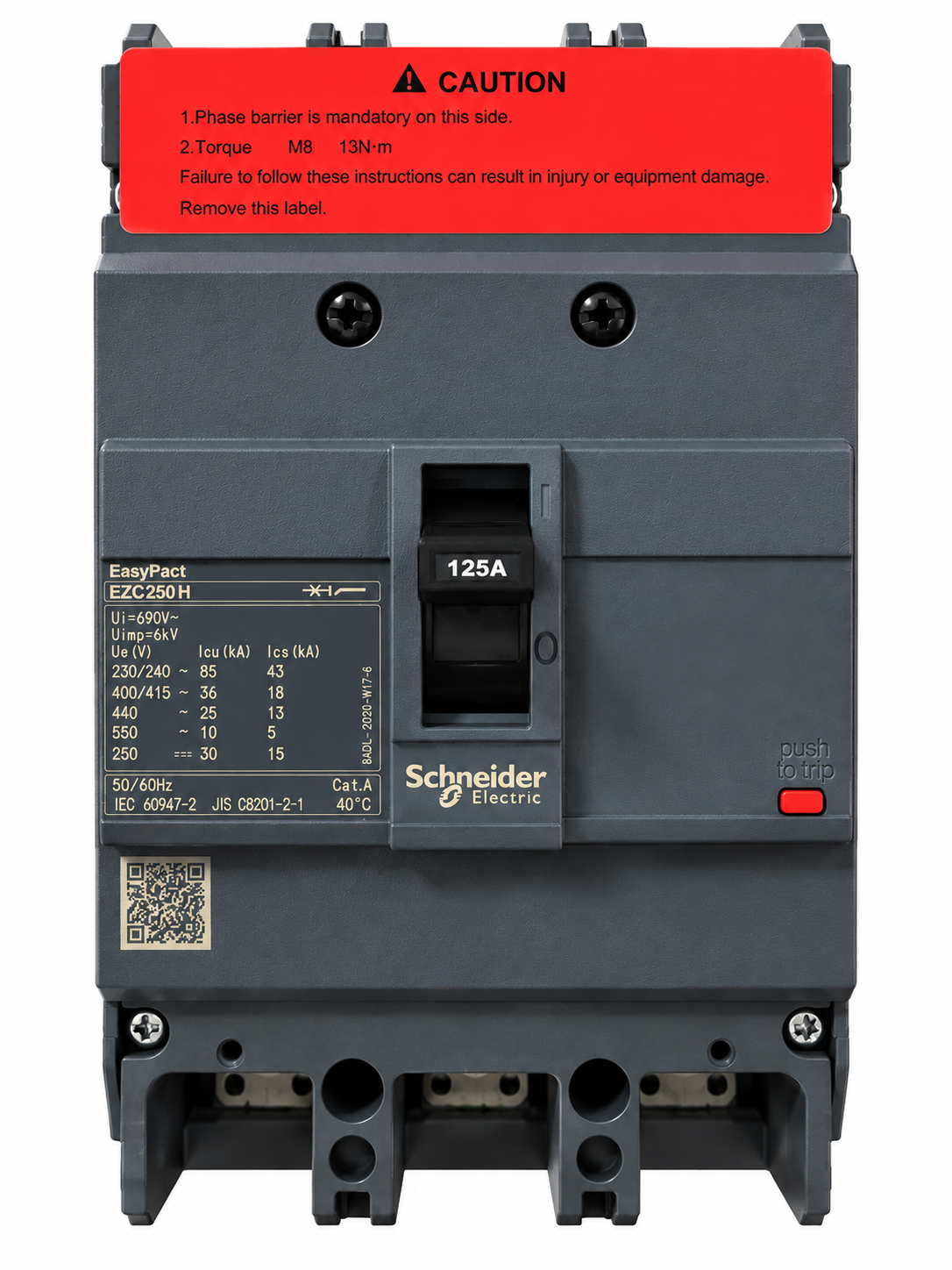

Schneider Electric EasyPact EZC250H3125, trifaze elektrik dağıtım sistemlerinde aşırı yük ve kısa devre koruması sağlamak üzere tasarlanmış 3 kutuplu 125A kompakt şalter modelidir. MCCB olarak da adlandırılan kompakt devre kesici; ana pano, tali pano, makine besleme hattı ve ticari tesis enerji dağıtım noktalarında devreyi kontrol etmek ve olası arıza durumlarında güvenli şekilde açtırmak için kullanılır.
EasyPact EZC250 serisi içinde yer alan bu model, 250A çerçeve yapısına ve 125A anma akımına sahiptir. Üzerinde bulunan termik-manyetik açtırma ünitesi, iki farklı koruma fonksiyonunu birlikte sunar. Termik koruma; uzun süreli aşırı yüklenmelerde kablo ve ekipmanların aşırı ısınmasını önlemeye yardımcı olur. Manyetik koruma ise kısa devre gibi yüksek akımın aniden oluştuğu durumlarda devreyi hızlı biçimde açarak tesisat ve bağlı ekipmanın korunmasına katkı sağlar.
Schneider EZC250H3125, 400/415 V AC trifaze sistemlerde 36 kA Icu kısa devre kesme kapasitesi sunar. Bu değer, kısa devre seviyesinin yüksek olabileceği ticari yapılar, sanayi tesisleri, atölyeler, üretim alanları, büyük mağazalar ve çok katlı binalardaki elektrik dağıtım panoları için önemli bir seçim kriteridir. 400/415 V AC’de 18 kA Ics servis kesme kapasitesi ise ürünün kullanım koşulları altında güvenilir devre kesme performansını destekler.
125A kompakt şalter; üç fazlı enerji beslemelerinde ana şalter, tali dağıtım koruma şalteri veya makine besleme şalteri olarak kullanılabilir. Motor, pompa, fan, kompresör, HVAC sistemi, aydınlatma dağıtım hattı, priz hattı ve farklı güç dağıtım devrelerinde doğru proje hesabına göre tercih edilebilir. Motorlu yüklerde kalkış akımı, yük karakteristiği ve koordinasyon hesabı dikkate alınmalıdır. Uygulamanın ihtiyacına göre ek motor koruma şalteri, kontaktör, termik röle veya uygun selektivite çözümleri gerekebilir.
Kompakt gövde tasarımı sayesinde standart elektrik panolarına sabit şekilde monte edilebilen Schneider EasyPact EZC250H3125, manuel kol ile açma-kapama kontrolü sağlar. Üzerindeki “push to trip” test butonu, şalterin mekanik açma fonksiyonunun kontrol edilmesine yardımcı olur. Şalterin açık, kapalı ve açmış konumları panel üzerindeki gösterge üzerinden takip edilebilir. Bu özellik, bakım ve arıza kontrol süreçlerinde kullanıcıya kolaylık sağlar.
690 V AC anma yalıtım gerilimi ve 6 kV darbe dayanım gerilimiyle tasarlanan ürün, IEC 60947-2 standardına uygun kompakt devre kesici sınıfında yer alır. 50 °C ortam sıcaklığında akım düşürme gerektirmeden çalışmaya uygun yapısı, sıcak pano koşullarında önemli bir avantaj sağlar. Ancak gerçek uygulamada pano içi sıcaklık, kablo kesiti, havalandırma, yük profili, kısa devre seviyesi ve tesisat yönetmeliği mutlaka değerlendirilmelidir.
İstanbul, Ankara, İzmir, Bursa, Kocaeli, Konya, Antalya, Adana, Gaziantep ve Türkiye genelinde; fabrika, atölye, AVM, mağaza, ofis, depo, otel, site, villa, ticari bina ve endüstriyel tesis elektrik panolarında Schneider 125A kompakt şalter çözümleri tercih edilir. Elektrik pano projelerinde doğru MCCB seçimi, yalnızca anma akımına göre değil; kısa devre kesme kapasitesi, kablo kesiti, yük tipi, şebeke gerilimi ve koruma koordinasyonu dikkate alınarak yapılmalıdır.
Önemli Not: Schneider EasyPact EZC250H3125, kaçak akım koruma rölesi değildir. Aşırı yük ve kısa devre koruması sağlar; insan hayatı ve izolasyon hatalarına karşı kaçak akım koruması gerektiğinde ayrıca uygun tipte RCCB veya RCBO kullanılmalıdır. Montaj, devreye alma ve periyodik bakım işlemleri yetkin elektrik uzmanları tarafından ilgili standartlara ve tesisat şartlarına uygun şekilde yapılmalıdır.
Kullanım Alanları
Trifaze ana elektrik dağıtım panoları
Tali dağıtım ve kat panoları
Fabrika, üretim tesisi ve endüstriyel tesis panoları
Atölye, depo ve lojistik merkezi elektrik tesisatları
Mağaza, market, restoran ve kafe elektrik panoları
Ofis, plaza, otel ve ticari bina enerji dağıtım sistemleri
AVM ve büyük ticari alanların tali enerji hatları
HVAC, havalandırma ve iklimlendirme sistemleri
Pompa, fan, kompresör ve motor besleme hatları
Aydınlatma ve priz dağıtım hatları
Jeneratör çıkışı veya transfer sistemlerinde uygun proje hesabına bağlı uygulamalar
Konut, villa, apartman ve site trifaze ana panoları
Makine ve ekipman enerji besleme uygulamaları
Avantajları
125A anma akımıyla trifaze enerji dağıtım uygulamalarına uygundur
3 kutuplu yapısıyla üç faz hattını birlikte korur ve açar
Termik-manyetik açtırma ünitesiyle aşırı yük ve kısa devre koruması sağlar
400/415 V AC’de 36 kA yüksek kısa devre kesme kapasitesi sunar
400/415 V AC’de 18 kA servis kesme kapasitesine sahiptir
250A çerçeve yapısıyla EasyPact EZC250 serisi aksesuar ve pano uygulamalarına uyumludur
IEC 60947-2 standardına uygun güvenilir kompakt şalter çözümüdür
690 V yalıtım gerilimi ve 6 kV darbe dayanımı sunar
50 °C ortam sıcaklığında akım düşürme gerektirmeden kullanım avantajı sağlar
Manuel kol ile kolay açma-kapama işlemi yapılabilir
Push to Trip test butonu ile mekanik açma fonksiyonu kontrol edilebilir
IP20 koruma sınıfı ile pano içi kullanıma uygundur
Sabit montajlı ve kompakt gövdesiyle elektrik panolarında düzenli yerleşim sağlar
Schneider Electric kalitesiyle ticari ve endüstriyel projelerde tercih edilir
