Teknik Özellikler
Marka: Siemens
Ürün Serisi: SENTRON
Ürün Kodu: 5SV4347-0
Ürün Tipi: Kaçak Akım Koruma Rölesi
Uluslararası Tanım: RCCB – Residual Current Circuit Breaker
Kutup Sayısı: 4 Kutuplu
Faz Bağlantısı: 3 Faz + Nötr (3P+N)
Anma Akımı: 80 A
Kaçak Akım Hassasiyeti: 30 mA
Kaçak Akım Tipi: Tip AC
Anma Gerilimi: 400 V AC
Şebeke Frekansı: 50 Hz
Kullanım Tipi: Ani açmalı / gecikmesiz
Anma Kesme Kapasitesi: 0,8 kA
Koşullu Kısa Devre Akımı: 10 kA
Darbe Dayanım Akımı (Im): 800 A
Aşırı Gerilim Kategorisi: III
Koruma Sınıfı: IP20 (bağlantıları yapılmış pano içinde)
Montaj Tipi: 35 mm DIN ray montajı
Modül Genişliği: 4 Modül
Genişlik: 72 mm
Yükseklik: 90 mm
Derinlik: 70 mm
Montaj Derinliği: 70 mm
Bağlantı Tipi: Vidalı klemens
Bağlanabilir İletken Kesiti: 0,75 mm² – 35 mm²
Klemens Sıkma Torku: 2,5 – 3 Nm
Besleme Yönü: Üstten veya alttan besleme yapılabilir
Çalışma Sıcaklığı: -25 °C ile +45 °C
Depolama Sıcaklığı: -40 °C ile +75 °C
Mekanik Ömür: Yaklaşık 10.000 anahtarlama
Net Ağırlık: Yaklaşık 0,384 kg
Menşei: Almanya
Test Butonu: Var
Standart: IEC/EN 61008
Ürün Açıklaması

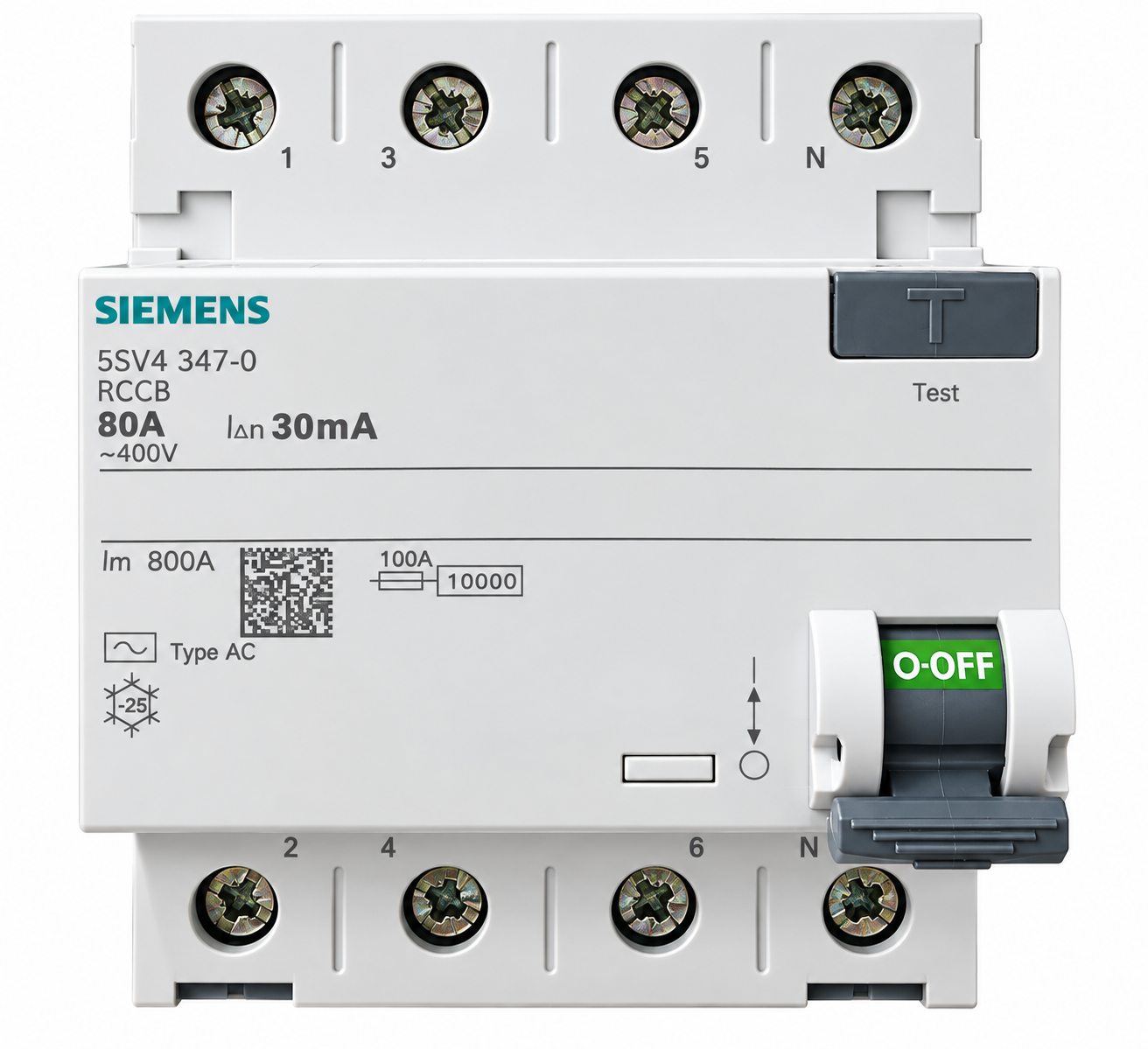

Siemens 5SV4347-0, üç fazlı elektrik tesisatlarında kaçak akıma karşı güvenlik sağlamak amacıyla tasarlanmış, 4 kutuplu ve 80A anma akımına sahip bir kaçak akım koruma rölesidir. Siemens SENTRON serisinde yer alan bu ürün; 3 faz ve nötr hattını aynı anda izler, tesisatta oluşabilecek 30 mA seviyesindeki kaçak akımı algıladığında devreyi hızlı şekilde açarak enerji akışını keser.
Ürün, 400 V AC trifaze tesisatlar için uygundur. 3 faz + nötr bağlantı yapısı sayesinde iş yerleri, mağazalar, atölyeler, küçük üretim alanları, ticari panolar, konut projeleri, villa elektrik panoları, apartman ana panoları ve farklı üç fazlı dağıtım uygulamalarında kullanılabilir. 80A anma akımı, yüksek akım taşıyan ana dağıtım veya tali dağıtım hatlarında güvenilir kaçak akım koruması sunar.
Siemens 5SV4347-0 üzerinde bulunan 30 mA kaçak akım hassasiyeti, insan hayatını elektrik çarpması riskine karşı korumaya yardımcı olan yaygın bir koruma seviyesidir. Yalıtım zayıflaması, kablo hasarı, nem, arızalı elektrikli cihazlar veya gövdeye kaçak oluşması gibi durumlarda faz ve nötr üzerinden geçen akım arasındaki farkı algılar. Kaçak akım değeri 30 mA seviyesine ulaştığında kaçak akım rölesi devreyi açarak tesisatın enerjisini keser.
Bu model Tip AC kaçak akım rölesidir. Tip AC ürünler, sinüzoidal alternatif akım karakterindeki kaçak akımları algılamak üzere tasarlanır. Klasik aydınlatma, rezistif ısıtıcı, temel elektrik tesisatı ve uygun AC yüklerin bulunduğu uygulamalarda tercih edilir. İnverter klima, EV şarj cihazı, frekans kontrollü motor sürücüsü, güneş enerjisi inverteri, endüksiyonlu cihazlar, doğrultuculu elektronik cihazlar veya DC bileşenli kaçak akım oluşturabilecek ekipmanlarda tesisat ve yük türüne göre Tip A, Tip F veya Tip B kaçak akım koruması değerlendirilmelidir.
4 kutuplu tasarımı sayesinde L1, L2, L3 ve N hatlarını birlikte açar. Böylece trifaze sistemde tüm aktif iletkenlerin güvenli şekilde ayrılması sağlanır. 35 mm DIN ray montajına uygun yapısı, standart elektrik panolarına düzenli ve pratik kurulum imkânı sunar. 4 modül genişliğindeki kompakt gövde, pano alanının verimli kullanılmasına yardımcı olur.
Siemens 5SV4347-0 kaçak akım rölesinde test butonu bulunur. Test butonuna basıldığında ürünün mekanik açma fonksiyonu kontrol edilebilir. Kaçak akım rölelerinin kullanımda belirli aralıklarla test edilmesi, koruma fonksiyonunun kontrol altında tutulmasına yardımcı olur. Test sıklığı; tesisatın kullanım şartları, bakım planı ve yetkili elektrikçinin değerlendirmesine göre belirlenmelidir.
Bu ürünün aşırı akım veya kısa devre koruması sağlamadığını bilmek önemlidir. Siemens 5SV4347-0 bir RCCB ürünüdür; yalnızca kaçak akım algılama ve açma fonksiyonu sunar. Tesisatta kablo kesitine, yük gücüne ve kısa devre hesabına uygun otomatik sigorta, kompakt şalter veya sigorta elemanının ayrıca kullanılması gerekir. 10 kA koşullu kısa devre dayanımı, ürünün uygun ön koruma elemanı ile birlikte kullanılması gerektiğini ifade eder.
İstanbul, Ankara, İzmir, Bursa, Kocaeli, Konya, Antalya, Adana, Gaziantep ve Türkiye genelindeki ticari, konut ve endüstriyel elektrik pano uygulamalarında; Siemens 80A 30mA trifaze kaçak akım rölesi güvenli enerji dağıtımının önemli parçalarından biridir. Elektrik panosunda doğru ürün seçimi, uygun kablo kesiti, doğru bağlantı ve koordineli sigorta koruması; tesisat güvenliği ve sistem sürekliliği açısından önem taşır. Montajın yetkin elektrikçi tarafından ilgili elektrik standartlarına ve yerel tesisat kurallarına uygun yapılması gerekir.
Kullanım Alanları
Trifaze elektrik panoları
Mağaza, market, restoran ve kafe elektrik tesisatları
Ofis ve iş merkezi dağıtım panoları
Atölye, depo ve küçük üretim tesisi panoları
Apartman ve site ana elektrik panoları
Villa, müstakil ev ve ticari bina trifaze panoları
Otel, okul, hastane ve kamu binası elektrik dağıtım sistemleri
Motorlu yük içermeyen veya uygun kaçak akım tipi seçilmiş ticari tesisatlar
Aydınlatma, priz ve tali hat gruplarının kaçak akım koruması
Ana pano veya tali pano kaçak akım koruma uygulamaları
Üç fazlı enerji dağıtım sistemlerinde insan koruması gerektiren alanlar
Avantajları
3 faz + nötr hatlarda 4 kutuplu kaçak akım koruması sağlar
80A anma akımıyla yüksek akımlı trifaze pano uygulamalarına uygundur
30 mA hassasiyet ile elektrik çarpması riskine karşı ilave koruma sunar
Tip AC yapısı ile uygun sinüzoidal AC kaçak akımları algılar
400 V AC trifaze şebeke sistemleriyle uyumludur
Siemens SENTRON serisinin profesyonel pano ekipmanı çözümüdür
DIN ray montajıyla standart elektrik panolarına kolayca takılır
4 modül genişlik sayesinde pano içinde düzenli yerleşim sağlar
Üstten veya alttan besleme bağlantısı yapılabilir
0,75 mm² ile 35 mm² arası iletken bağlantı imkânı sunar
Test butonu ile cihazın açma fonksiyonunun kontrol edilmesine yardımcı olur
Uygun ön koruma ile 10 kA koşullu kısa devre dayanımına sahiptir
İnsan güvenliği ve tesisat güvenliği için kaçak akım koruması sağlar
Almanya üretimi Siemens kalitesiyle güvenilir pano uygulamalarında tercih edilir.
