Teknik Özellikler
Marka: Legrand
Seri: XS³ (XS3)
Ürün Kodu: 403203
Ürün Tipi: Otomatik Sigorta / Minyatür Devre Kesici (MCB)
Kutup Sayısı: 1P – 1 Kutup
Anma Akımı: 10A
Açma Karakteristiği: B Tipi / B Eğrisi
Kısa Devre Kesme Kapasitesi: 4,5kA (4500A)
Anma Gerilimi: 230/400V
Modül Sayısı: 1 Modül
Montaj Tipi: DIN Ray
Standart: IEC 60898-1
Koruma: Aşırı akım ve kısa devre koruması
Ürün Açıklaması

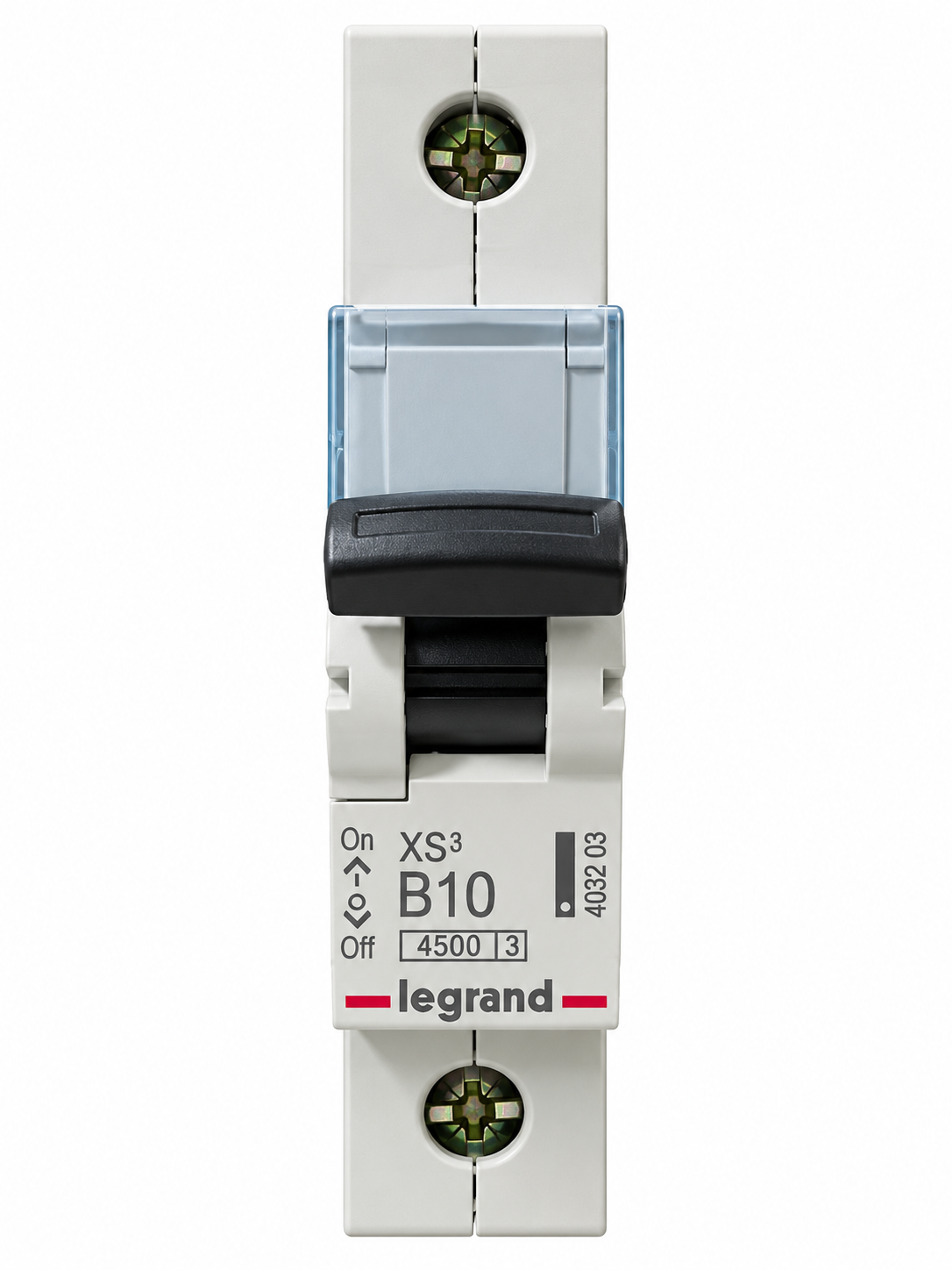

Legrand 403203 XS3 1x10A B Tipi 4,5kA Otomatik Sigorta, elektrik tesisatlarında devrelerin aşırı akım ve kısa devre durumlarına karşı korunmasına yardımcı olmak amacıyla tasarlanmış tek kutuplu minyatür devre kesicidir.
Legrand XS³ serisine ait olan 403203, 10A anma akımına, B tipi açma karakteristiğine ve 4,5kA kısa devre kesme kapasitesine sahiptir. Tek kutuplu ve tek modüllü kompakt yapısı sayesinde uygun elektrik dağıtım panolarında DIN ray üzerine monte edilebilir.
B tipi açma karakteristiği, özellikle yüksek ilk kalkış akımı gerektirmeyen standart yüklerin bulunduğu devrelerde kullanılır. Konut ve benzeri elektrik tesisatlarında uygun şekilde projelendirilmiş aydınlatma ve diğer düşük akımlı devrelerin korunmasında tercih edilebilir.
Legrand 403203 otomatik sigorta, devrede meydana gelebilecek aşırı yük durumlarında termik, kısa devre gibi yüksek akım durumlarında ise manyetik açma mekanizması ile devrenin kesilmesini sağlar. Böylece elektrik tesisatı ve bağlı ekipmanların aşırı akım kaynaklı hasarlara karşı korunmasına yardımcı olur.
4,5kA (4500A) kısa devre kesme kapasitesine sahip olan ürün, IEC 60898-1 kapsamında belirtilen özelliklere sahip XS³ serisi bir minyatür devre kesicidir.
Legrand 403203; 10 amper otomatik sigorta, B10 sigorta, Legrand B tipi sigorta, 1x10A otomatik sigorta ve Legrand XS3 sigorta arayan kullanıcılar için uygun ürün seçeneklerinden biridir.
Elektrik tesisatında kullanılacak otomatik sigortanın amper değeri, açma karakteristiği ve kesme kapasitesi tesisatın özelliklerine göre belirlenmelidir. Montaj ve ürün seçiminin yetkili/uzman kişiler tarafından yapılması önerilir.
Kullanım Alanları
Legrand 403203; uygun şekilde projelendirilmiş konut elektrik tesisatlarında, aydınlatma devrelerinde, elektrik dağıtım panolarında, ofislerde, mağazalarda, ticari yapılarda ve düşük kalkış akımına sahip elektrik devrelerinde kullanılabilir.
Avantajları
10A Anma Akımı: 10 amper koruma gerektiren uygun devrelerde kullanılabilir.
B Tipi Açma Eğrisi: Standart ve düşük kalkış akımlı yüklerin bulunduğu devrelere yönelik açma karakteristiğine sahiptir.
4,5kA Kesme Kapasitesi: 4500A kısa devre kesme kapasitesine sahiptir.
1P Kompakt Yapı: Tek kutuplu ve tek modüllü yapısı elektrik panosunda az yer kaplar.
Aşırı Akım ve Kısa Devre Koruması: Elektrik devresinin aşırı yük ve kısa devre koşullarına karşı korunmasına yardımcı olur.
DIN Ray Montaj: Standart dağıtım panolarına pratik montaj sağlar.
Legrand XS³ Serisi: Legrand'ın modüler elektrik koruma ürün ailesinde yer alır.
