Teknik Özellikler
Marka: Legrand
Seri: XS³ (XS3)
Ürün Kodu: 403208
Ürün Tipi: Otomatik Sigorta / Minyatür Devre Kesici (MCB)
Kutup Sayısı: 1P – 1 Kutup
Anma Akımı: 40A
Açma Karakteristiği: B Tipi / B Eğrisi
Kısa Devre Kesme Kapasitesi: 4,5kA (4500A)
Modül Sayısı: 1 Modül
Montaj Tipi: DIN Ray
Koruma Tipi: Termik ve Manyetik Koruma
Koruma Amacı: Aşırı yük ve kısa devre koruması
Ürün Açıklaması

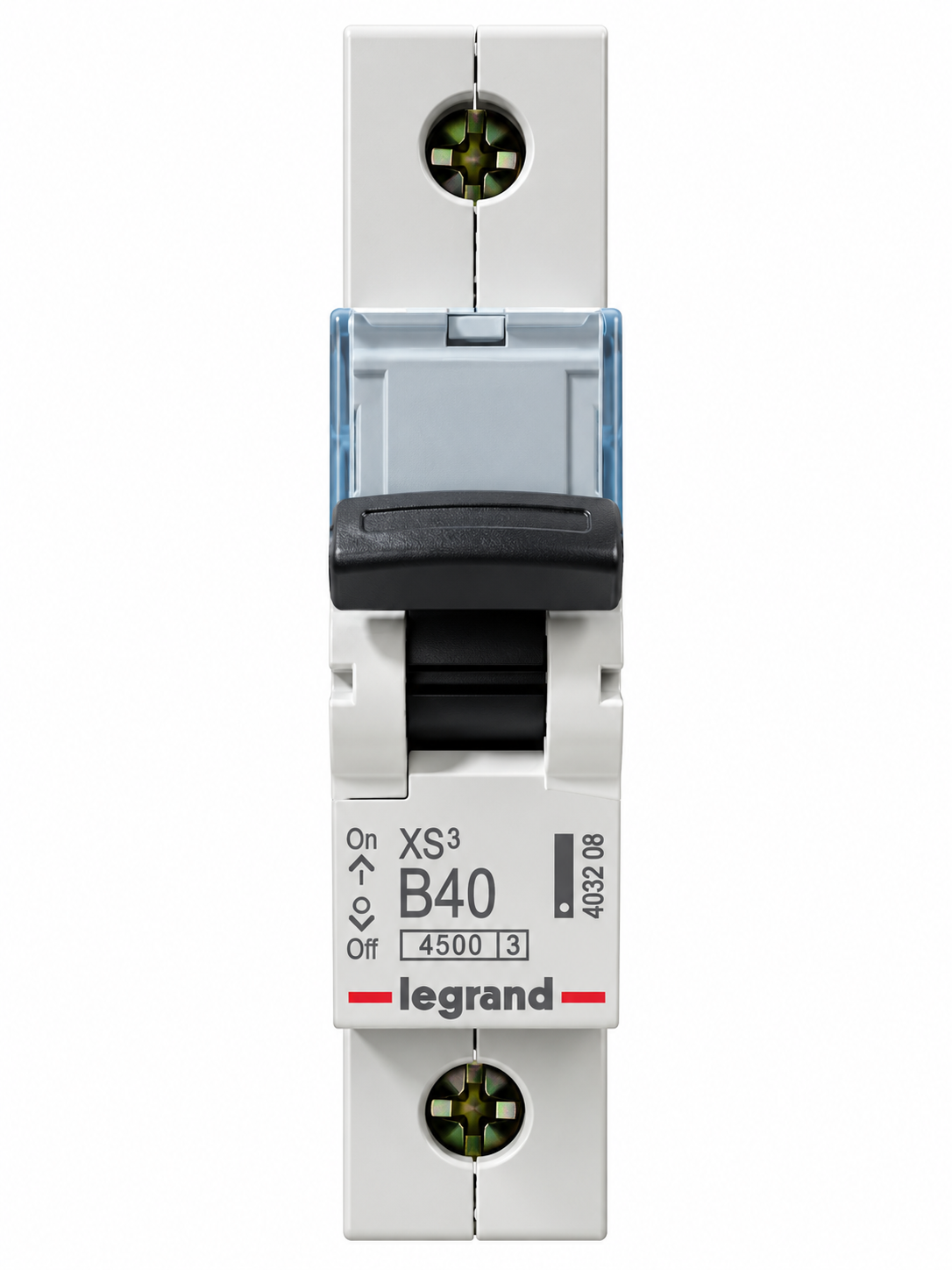

Legrand 403208 XS3 1x40A B Tipi 4,5kA Otomatik Sigorta, elektrik tesisatlarında devreleri aşırı yük ve kısa devre akımlarına karşı korumak amacıyla tasarlanmış tek kutuplu minyatür devre kesicidir (MCB).
Legrand XS³ serisine ait olan 403208 modeli, 40A anma akımına, B tipi açma karakteristiğine ve 4,5kA (4500A) kısa devre kesme kapasitesine sahiptir. Tek kutuplu ve kompakt yapısıyla uygun modüler elektrik dağıtım panolarında kullanılabilir.
B tipi açma karakteristiği, yüksek ilk kalkış akımı oluşturmayan uygun elektrik yüklerinin bulunduğu devrelerde kullanılmaya yönelik bir açma eğrisidir. Ürün; konut, ofis, mağaza, iş yeri ve ticari yapılardaki elektrik tesisatlarında, devrenin teknik gereksinimlerine uygun olması koşuluyla kullanılabilir.
Legrand 403208 otomatik sigorta, devrede meydana gelebilecek aşırı yük ve kısa devre durumlarında elektrik akımını keserek kabloların ve elektrik tesisatının aşırı akımın oluşturabileceği hasarlara karşı korunmasına yardımcı olur.
4,5kA kısa devre kesme kapasitesine sahip Legrand XS3 403208, özellikle Legrand 40A otomatik sigorta, B40 sigorta, 1x40A otomatik sigorta, Legrand XS3 sigorta ve 4,5kA otomatik sigorta arayan kullanıcılar için ürün koduyla kolayca tanımlanabilen bir modeldir.
Tek modüllü yapısı elektrik panosunda az yer kaplar. DIN ray montaj özelliği sayesinde uygun elektrik dağıtım panolarına pratik şekilde monte edilebilir.
Otomatik sigorta seçimi yalnızca amper değerine göre yapılmamalıdır. Kablo kesiti, bağlı yük, açma karakteristiği, beklenen kısa devre akımı ve tesisatın diğer teknik özellikleri birlikte değerlendirilmelidir.
Kullanım Alanları
Legrand 403208 XS3 otomatik sigorta; konut elektrik tesisatlarında, apartmanlarda, elektrik dağıtım panolarında, ofislerde, mağazalarda, iş yerlerinde, ticari yapılarda ve B40 koruma karakteristiğinin uygun olduğu elektrik devrelerinde kullanılabilir.
Avantajları
40A Anma Akımı: 40 amper koruma gerektiren uygun elektrik devrelerinde kullanılabilir.
B Tipi Açma Karakteristiği: Düşük kalkış akımına sahip uygun yükler için tasarlanmıştır.
4,5kA Kesme Kapasitesi: 4500A kısa devre kesme kapasitesine sahiptir.
Termik ve Manyetik Koruma: Aşırı yük ve kısa devre koşullarına karşı devrenin korunmasını sağlar.
1P Tek Kutuplu Yapı: Kompakt tasarımı sayesinde elektrik panosunda az yer kaplar.
DIN Ray Montaj: Modüler elektrik dağıtım panolarına kolay montaj imkânı sunar.
Legrand XS³ Serisi: Legrand'ın modüler elektrik koruma ürün ailesinde yer alır.
