Teknik Özellikler
Marka: Legrand
Seri: XS³ (XS3)
Ürün Kodu: 403220
Ürün Tipi: Otomatik Sigorta / Minyatür Devre Kesici (MCB)
Kutup Sayısı: 3P – 3 Kutup
Faz Yapısı: Trifaze / Üç Fazlı
Anma Akımı: 32A
Açma Karakteristiği: B Tipi / B Eğrisi
Kısa Devre Kesme Kapasitesi: 4,5kA (4500A)
Anma Gerilimi: 230/400V AC
Modül Sayısı: 3 Modül
Montaj Tipi: DIN Ray
Koruma Tipi: Termik ve Manyetik Koruma
Standart: IEC 60898-1
Koruma Amacı: Aşırı yük ve kısa devre koruması
Ürün Açıklaması

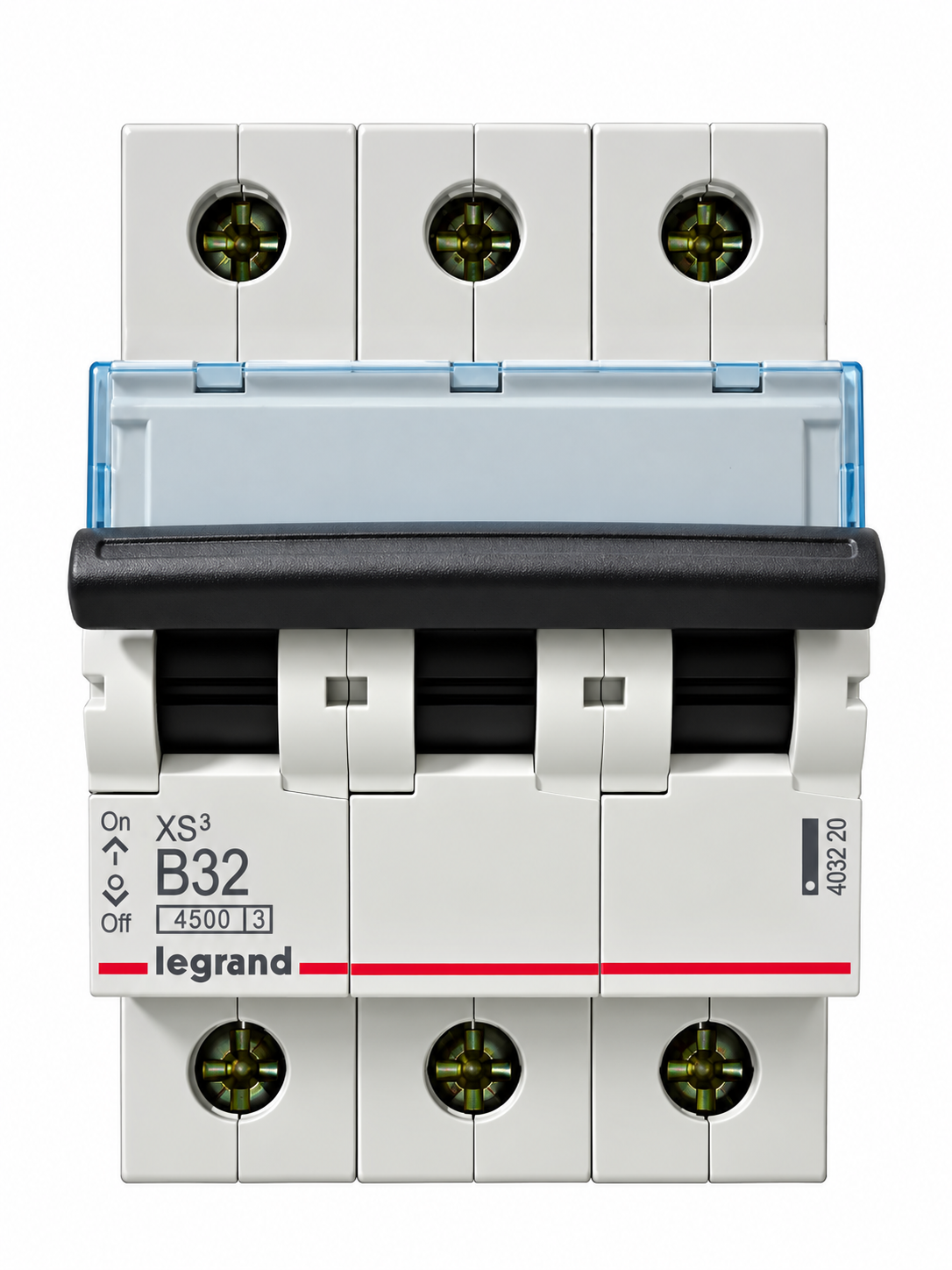

Legrand 403220 XS3 3x32A B Tipi 4,5kA Otomatik Sigorta, üç fazlı elektrik tesisatlarında devreleri aşırı yük ve kısa devre akımlarına karşı korumak amacıyla tasarlanmış 3 kutuplu minyatür devre kesicidir (MCB).
Legrand XS³ serisine ait 403220 modeli, 32A anma akımı, B tipi açma karakteristiği ve 4,5kA (4500A) kısa devre kesme kapasitesine sahiptir. Üç kutuplu yapısı sayesinde üç fazın birlikte korunması ve açılıp kapatılması gereken uygun trifaze elektrik devrelerinde kullanılabilir.
B tipi açma karakteristiği, yüksek kalkış akımı oluşturmayan uygun elektrik yüklerinin bulunduğu devrelerde kullanılmaya yönelik bir açma eğrisidir. Konut, iş yeri, mağaza, ofis ve ticari yapılardaki üç fazlı dağıtım sistemlerinde, tesisatın teknik özelliklerine uygun olması koşuluyla tercih edilebilir.
Legrand 403220 otomatik sigorta, aşırı yük durumlarında termik koruma, kısa devre gibi ani yüksek akım durumlarında ise manyetik koruma mekanizmasıyla devreyi keserek elektrik tesisatının ve kabloların korunmasına yardımcı olur.
Üç kutuplu mekanik yapısı sayesinde fazların birlikte açılması sağlanır. Bu özellik özellikle üç fazlı elektrik dağıtım sistemlerinde devrenin güvenli şekilde ayrılması açısından önemlidir.
4,5kA kısa devre kesme kapasitesine sahip olan ürün, standart DIN ray üzerine monte edilebilir ve elektrik dağıtım panolarında 3 modüllük alan kullanır.
Legrand XS3 403220, Legrand 3x32A otomatik sigorta, Legrand B32 trifaze sigorta, 3P 32A otomatik sigorta, üç fazlı 32 amper sigorta ve Legrand 4,5kA otomatik sigorta arayan kullanıcılar için ürün koduyla kolayca bulunabilen bir modeldir.
Otomatik sigorta seçiminde yalnızca 32A anma akımı dikkate alınmamalıdır. Kablo kesiti, bağlı yüklerin özellikleri, açma karakteristiği, beklenen kısa devre akımı ve elektrik tesisatının teknik gereksinimleri birlikte değerlendirilmelidir.
Kullanım Alanları
Legrand 403220 XS3 otomatik sigorta; trifaze elektrik panoları, üç fazlı dağıtım sistemleri, iş yerleri, mağazalar, ofisler, ticari yapılar, bina elektrik panoları ve B32 karakteristiğinin uygun olduğu üç fazlı elektrik devrelerinde kullanılabilir.
Avantajları
3P Üç Kutuplu Yapı: Üç fazlı elektrik devrelerinde fazların birlikte açılmasını sağlar.
32A Anma Akımı: 32 amper koruma gerektiren uygun trifaze devrelerde kullanılabilir.
B Tipi Açma Karakteristiği: Yüksek kalkış akımı oluşturmayan uygun elektrik yükleri için tasarlanmıştır.
4,5kA Kesme Kapasitesi: 4500A kısa devre kesme kapasitesine sahiptir.
Termik ve Manyetik Koruma: Aşırı yük ve kısa devre koşullarına karşı koruma sağlar.
3 Modüllü Tasarım: Standart modüler elektrik dağıtım panolarına uyumludur.
DIN Ray Montaj: Elektrik panolarına pratik ve düzenli montaj imkânı sunar.
