Teknik Özellikler
Marka: Legrand
Seri: XS³ (XS3)
Ürün Kodu: 403329
Ürün Tipi: Otomatik Sigorta / Minyatür Devre Kesici (MCB)
Kutup Sayısı: 1P – 1 Kutup
Anma Akımı: 16A
Açma Karakteristiği: C Tipi / C Eğrisi
Kısa Devre Kesme Kapasitesi: 4,5kA (4500A)
Montaj Tipi: DIN Ray
Modül Genişliği: 1 Modül / 18 mm
Koruma Tipi: Termik ve Manyetik Koruma
Standart: IEC 60898-1
Koruma Amacı: Aşırı yük ve kısa devre koruması
Ürün Açıklaması

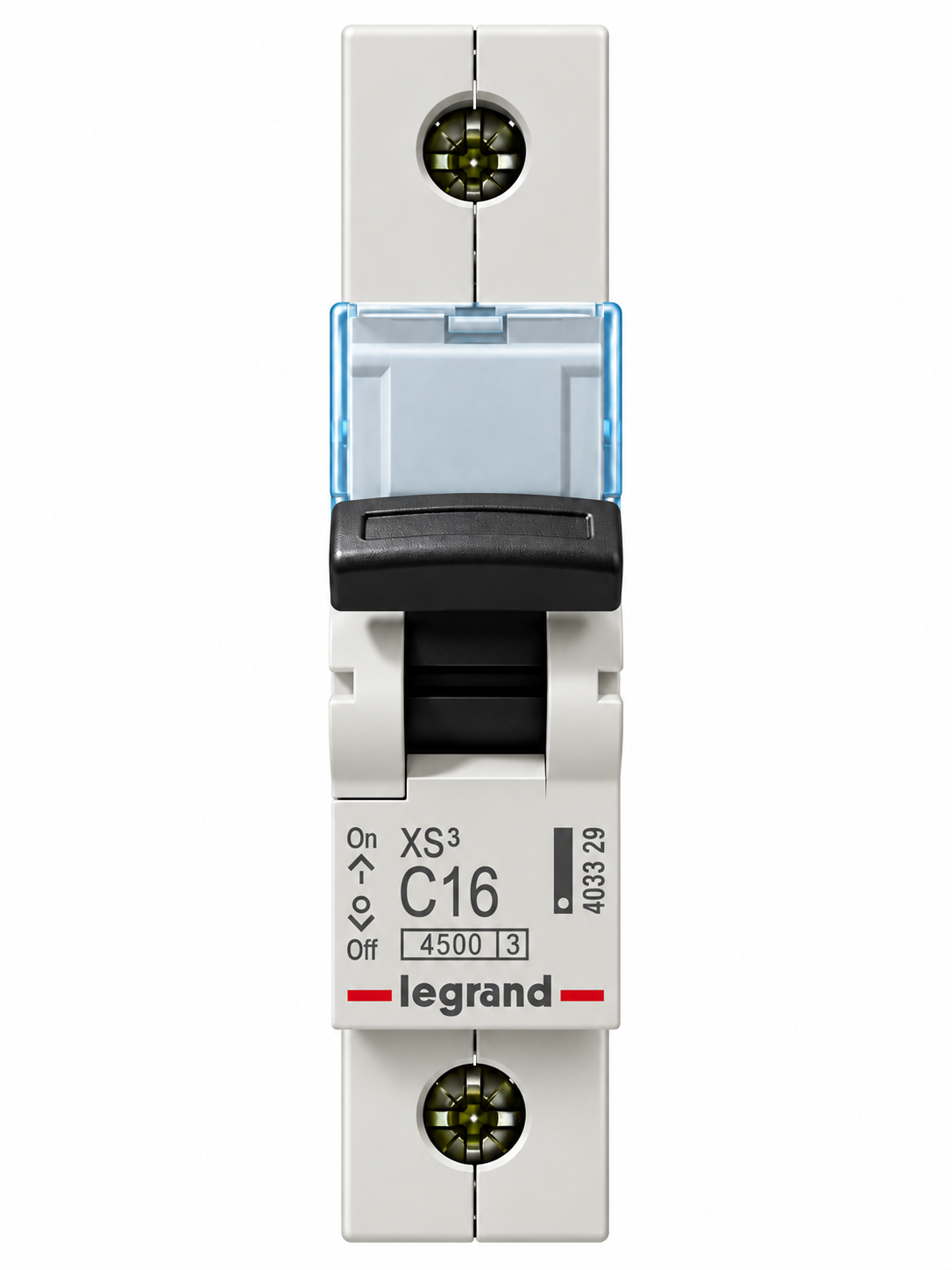

Legrand 403329 XS3 1x16A C Tipi 4,5kA Otomatik Sigorta, elektrik tesisatlarında devreleri aşırı yük ve kısa devre akımlarına karşı korumak amacıyla kullanılan tek kutuplu minyatür devre kesicidir (MCB).
Legrand XS³ serisine ait 403329 modeli, 16A anma akımı, C tipi açma karakteristiği ve 4,5kA (4500A) kısa devre kesme kapasitesine sahiptir. Tek kutuplu ve kompakt yapısı sayesinde uygun modüler elektrik dağıtım panolarında DIN ray üzerine monte edilebilir.
C tipi açma karakteristiği, ilk devreye girme anında belirli seviyede yüksek akım çekebilen yüklerin bulunduğu uygun devrelerde tercih edilir. Motor, trafo ve benzeri endüktif karakterli yüklerin bulunduğu uygulamalarda, devrenin teknik özellikleriyle uyumlu olması koşuluyla kullanılabilir.
Legrand 403329 otomatik sigorta, uzun süreli aşırı yük durumlarında termik, kısa devre gibi ani yüksek akımlarda ise manyetik koruma mekanizmasıyla devrenin kesilmesini sağlar. Böylece elektrik tesisatının ve kabloların aşırı akımın oluşturabileceği hasarlara karşı korunmasına yardımcı olur.
4,5kA kısa devre kesme kapasitesine sahip olan ürün, 1 modüllük kompakt tasarımıyla elektrik panolarında az yer kaplar. Standart 35 mm DIN ray üzerine monte edilebilir.
Legrand XS3 403329, özellikle Legrand 16A C tipi sigorta, Legrand C16 otomatik sigorta, 1x16A C tipi sigorta, 4,5kA otomatik sigorta ve Legrand XS3 sigorta arayan kullanıcıların ürün koduyla kolayca bulabileceği bir modeldir.
Otomatik sigorta seçimi yalnızca amper değerine göre yapılmamalıdır. Kablo kesiti, yük karakteristiği, beklenen kısa devre akımı ve tesisatın teknik özellikleri dikkate alınarak uygun sigorta seçilmelidir.
Kullanım Alanları
Legrand 403329 XS3 otomatik sigorta; elektrik dağıtım panolarında, konutlarda, ofislerde, mağazalarda, ticari yapılarda, atölyelerde ve C16 açma karakteristiğinin uygun olduğu elektrik devrelerinde kullanılabilir.
Özellikle ilk çalıştırma akımı bulunan uygun endüktif yüklerin olduğu devrelerde C tipi karakteristik tercih edilebilir. Kullanım öncesinde devrenin elektriksel özellikleri ve koruma gereksinimleri dikkate alınmalıdır.
Avantajları
16A Anma Akımı: 16 amper koruma gerektiren uygun elektrik devrelerinde kullanılabilir.
C Tipi Açma Karakteristiği: Kalkış akımı bulunan uygun yüklerde gereksiz açmaların önüne geçilmesine yardımcı olur.
4,5kA Kesme Kapasitesi: 4500A kısa devre kesme kapasitesine sahiptir.
Termik ve Manyetik Koruma: Aşırı yük ve kısa devre koşullarına karşı koruma sağlar.
1P Tek Kutuplu Tasarım: Kompakt yapısıyla elektrik panosunda az yer kaplar.
DIN Ray Montaj: Standart modüler elektrik panolarına kolay şekilde monte edilebilir.
Legrand XS³ Serisi: Legrand'ın modüler devre koruma ürün ailesinde yer alır.
