Teknik Özellikler
Marka: Legrand
Seri: XS³ (XS3)
Ürün Kodu: 403346
Ürün Tipi: Otomatik Sigorta / Minyatür Devre Kesici (MCB)
Kutup Sayısı: 3P – 3 Kutup
Faz Yapısı: Trifaze / Üç Fazlı
Anma Akımı: 40A
Açma Karakteristiği: C Tipi / C Eğrisi
Kısa Devre Kesme Kapasitesi: 4,5kA (4500A)
Montaj Tipi: 35 mm DIN Ray
Modül Genişliği: 18 mm / Kutup
Koruma Tipi: Termik ve Manyetik Koruma
Standart: IEC 60898-1
Koruma Amacı: Aşırı yük ve kısa devre koruması
Ürün Açıklaması

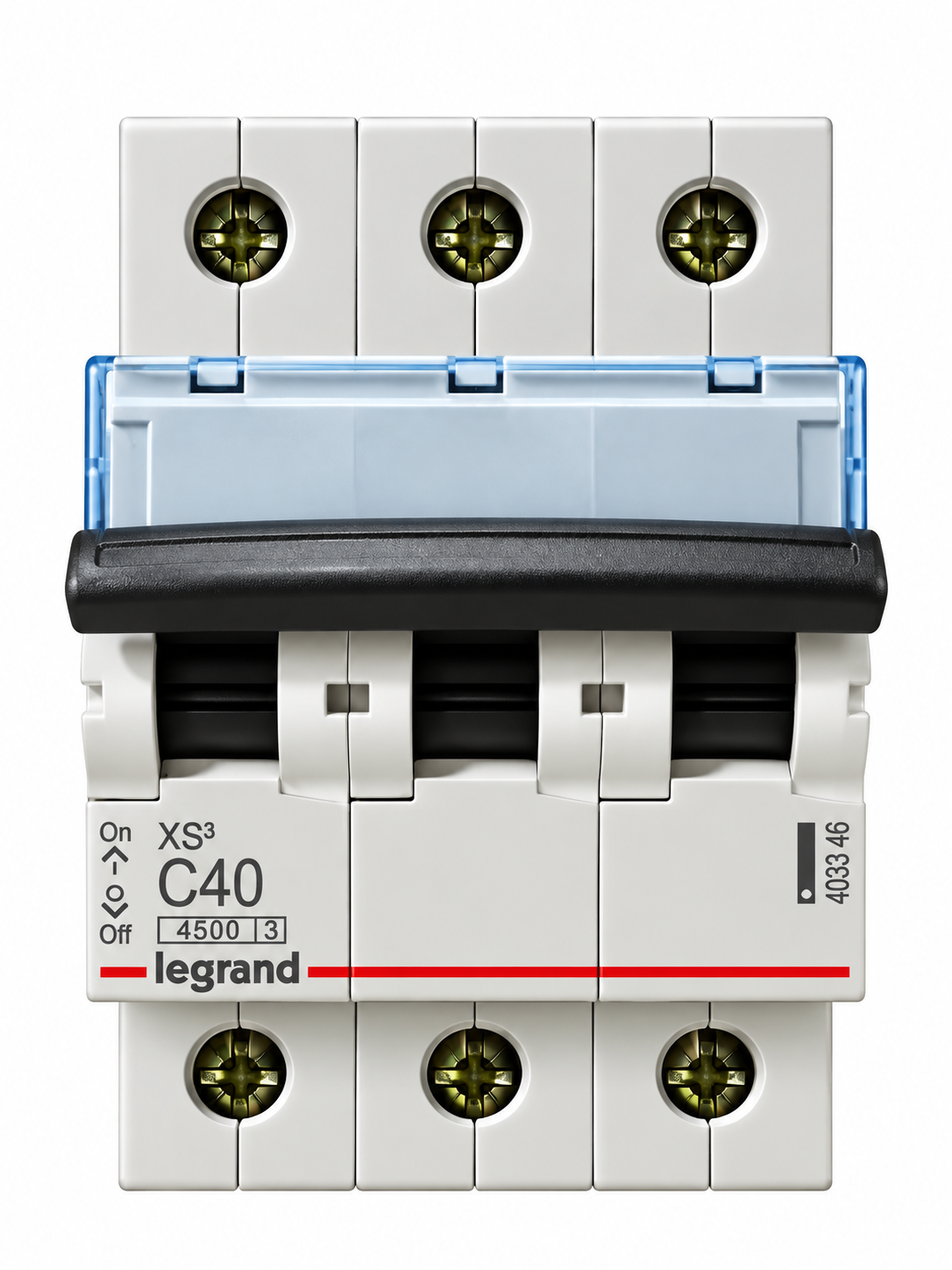

Legrand 403346 XS3 3x40A C Tipi 4,5kA Otomatik Sigorta, üç fazlı elektrik tesisatlarında devreleri aşırı yük ve kısa devre akımlarına karşı korumak amacıyla kullanılan 3 kutuplu minyatür devre kesicidir (MCB).
Legrand XS³ serisine ait 403346 modeli, 40A anma akımı, C tipi açma karakteristiği ve 4,5kA (4500A) kısa devre kesme kapasitesine sahiptir. Üç kutuplu yapısı sayesinde trifaze elektrik sistemlerinde üç fazın birlikte açılıp kapatılması gereken uygun devrelerde kullanılabilir.
C tipi açma karakteristiği, devreye girme sırasında belirli seviyede yüksek kalkış akımı oluşturabilen yüklerin bulunduğu elektrik devrelerinde tercih edilir. Motor, trafo ve diğer endüktif karakterli yüklerin bulunduğu uygulamalarda, tesisatın teknik özelliklerine uygun olması koşuluyla kullanılabilir.
Legrand 403346 otomatik sigorta, uzun süreli aşırı yük durumlarında termik koruma, kısa devre gibi ani yüksek akım koşullarında ise manyetik koruma mekanizması sayesinde devrenin kesilmesini sağlar. Böylece elektrik kablolarının, bağlı devrenin ve tesisatın aşırı akımdan kaynaklanabilecek hasarlara karşı korunmasına yardımcı olur.
Ürünün 3P üç kutuplu yapısı, trifaze sistemlerde üç fazın mekanik olarak birlikte açılmasını sağlar. 4,5kA kısa devre kesme kapasitesi bulunan ürün, standart 35 mm DIN ray üzerine monte edilebilir.
Legrand XS3 403346, Legrand 3x40A C tipi sigorta, C40 trifaze sigorta, 3P 40A otomatik sigorta, üç fazlı 40 amper sigorta ve Legrand 4,5kA otomatik sigorta aramalarında ürün kodu ve teknik özellikleriyle kolaylıkla bulunabilecek bir modeldir.
Otomatik sigorta seçiminde yalnızca 40A anma akımı dikkate alınmamalıdır. Kablo kesiti, bağlı yükün özellikleri, kalkış akımı, açma karakteristiği ve tesisatın beklenen kısa devre akımı birlikte değerlendirilmelidir.
Kullanım Alanları
Legrand 403346 XS3 otomatik sigorta; trifaze elektrik panoları, üç fazlı dağıtım sistemleri, ticari işletmeler, iş yerleri, mağazalar, atölyeler, bina elektrik panoları ve C40 karakteristiğinin uygun olduğu üç fazlı elektrik devrelerinde kullanılabilir.
Avantajları
3P Üç Kutuplu Yapı: Üç fazlı elektrik devrelerinde fazların birlikte açılmasını sağlar.
40A Anma Akımı: 40 amper koruma gerektiren uygun trifaze devrelerde kullanılabilir.
C Tipi Açma Karakteristiği: Kalkış akımı bulunan uygun elektrik yüklerinde kullanım için tasarlanmıştır.
4,5kA Kesme Kapasitesi: 4500A kısa devre kesme kapasitesine sahiptir.
Termik Koruma: Uzun süreli aşırı yük durumlarına karşı koruma sağlar.
Manyetik Koruma: Kısa devre gibi ani yüksek akımlarda devrenin hızlı şekilde kesilmesini sağlar.
DIN Ray Montaj: Standart modüler elektrik dağıtım panolarına kolay şekilde monte edilebilir.
Legrand XS³ Serisi: Legrand'ın modüler devre koruma ürün ailesinde yer alır.
