Teknik Özellikler
Marka: Legrand
Seri: DX³ (DX3)
Ürün Kodu: 409258
Ürün Tipi: Otomatik Sigorta / Minyatür Devre Kesici (MCB)
Kutup Sayısı: 3P – 3 Kutup
Korunan Kutup Sayısı: 3
Faz Yapısı: Trifaze / Üç Fazlı
Anma Akımı: 40A
Açma Karakteristiği: C Tipi / C Eğrisi
Anma Gerilimi: 400V AC
Kısa Devre Kesme Kapasitesi: 10kA (400V – IEC/EN 60898-1)
Frekans: 50–60 Hz
Anma Yalıtım Gerilimi (Ui): 500V
Darbe Dayanım Gerilimi (Uimp): 4kV
Enerji Sınırlama Sınıfı: 3
Koruma Sınıfı: IP20
Modül Sayısı: 3 Modül
Montaj Tipi: DIN Ray
Koruma Tipi: Termik ve Manyetik
Standart: IEC 60898-1
Koruma Amacı: Aşırı yük ve kısa devre koruması
Ürün Açıklaması

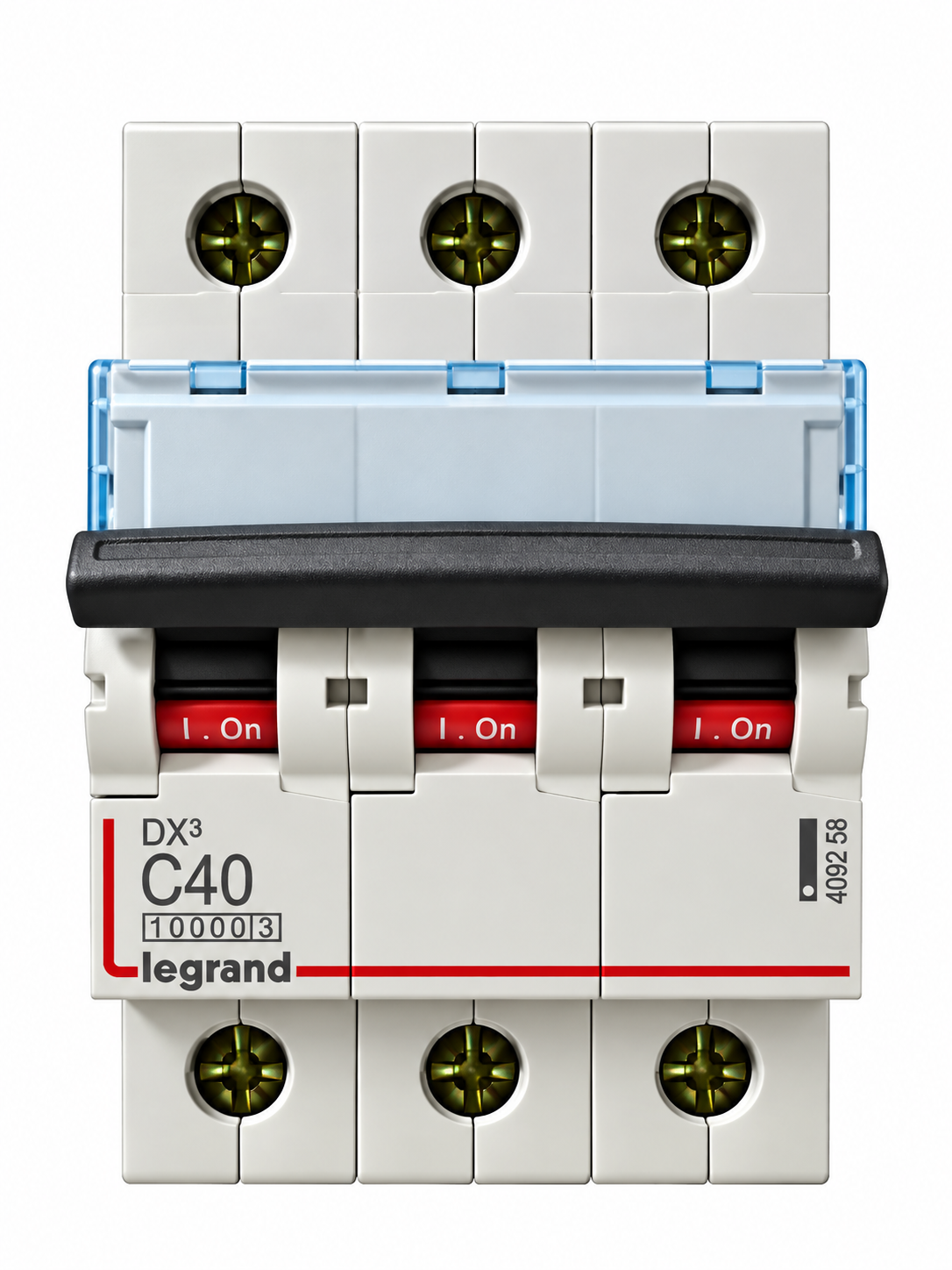

Legrand 409258 DX3 3x40A C Tipi 10kA Otomatik Sigorta, trifaze elektrik tesisatlarında aşırı yük ve kısa devre akımlarına karşı koruma sağlamak amacıyla tasarlanmış, üç kutuplu yüksek kesme kapasiteli minyatür devre kesicidir (MCB).
Legrand DX³ serisine ait 409258 modeli, 40A anma akımı, C tipi açma karakteristiği ve 400V AC'de 10kA kısa devre kesme kapasitesi sunar. Üç kutuplu yapısı sayesinde üç fazlı elektrik devrelerinin birlikte açılıp kapatılmasına imkân verir.
Bu modelin önemli özelliklerinden biri 10kA kesme kapasitesidir. Önceki XS3 4,5kA modellerine kıyasla daha yüksek kısa devre kesme kapasitesi sunması nedeniyle, tesisatın hesaplanan kısa devre seviyesinin uygun olduğu ticari ve profesyonel elektrik dağıtım uygulamalarında tercih edilebilir.
C tipi açma karakteristiği, kısa süreli kalkış akımlarına karşı B tipi sigortalara göre daha toleranslıdır. Motor, trafo ve endüktif karakterli yüklerin bulunduğu uygun devrelerde, elektrik projesi ve tesisat değerleriyle uyumlu olması koşuluyla kullanılabilir.
Legrand 409258, uzun süreli aşırı yük durumlarında termik, kısa devre gibi ani yüksek akım koşullarında ise manyetik açma mekanizması ile devrenin kesilmesini sağlar. Böylece kabloların ve elektrik tesisatının aşırı akımdan kaynaklanabilecek hasarlara karşı korunmasına yardımcı olur.
Ürün 3 modüllük yapıya sahiptir ve standart DIN ray üzerine monte edilir. Üç kutbun mekanik olarak birlikte çalışması, trifaze devrelerin tek bir cihaz üzerinden kontrol edilmesini ve korunmasını sağlar.
Legrand DX3 409258, özellikle Legrand 3x40A sigorta, C40 trifaze sigorta, 3P 40A otomatik sigorta, 10kA otomatik sigorta ve Legrand DX3 sigorta aramalarında öne çıkan profesyonel bir devre koruma ürünüdür.
Sigorta seçiminde yalnızca 40A değeri dikkate alınmamalıdır. Kablo kesiti, yük karakteristiği, kalkış akımı, tesisatın kısa devre seviyesi ve koruma koordinasyonu birlikte değerlendirilmelidir.
Kullanım Alanları
Legrand 409258 DX3; trifaze elektrik panoları, üç fazlı dağıtım sistemleri, ticari işletmeler, atölyeler, mağazalar, bina dağıtım panoları, makine besleme devreleri ve C40 karakteristiği ile 10kA kesme kapasitesinin uygun olduğu elektrik tesisatlarında kullanılabilir.
Avantajları
10kA Kesme Kapasitesi: 400V AC'de 10.000A kısa devre kesme kapasitesi sunar.
3P Üç Kutuplu Yapı: Trifaze sistemlerde üç fazın birlikte açılmasını sağlar.
40A Anma Akımı: 40 amper koruma gerektiren uygun devrelerde kullanılabilir.
C Tipi Karakteristik: Kalkış akımı bulunan uygun yüklerde kullanım imkânı sağlar.
Termik ve Manyetik Koruma: Hem aşırı yük hem de kısa devre durumlarına karşı koruma sağlar.
DIN Ray Montaj: Standart modüler elektrik panolarına kolayca monte edilebilir.
DX³ Serisi: Legrand'ın yüksek performanslı modüler devre koruma ürün ailesinde yer alır.
